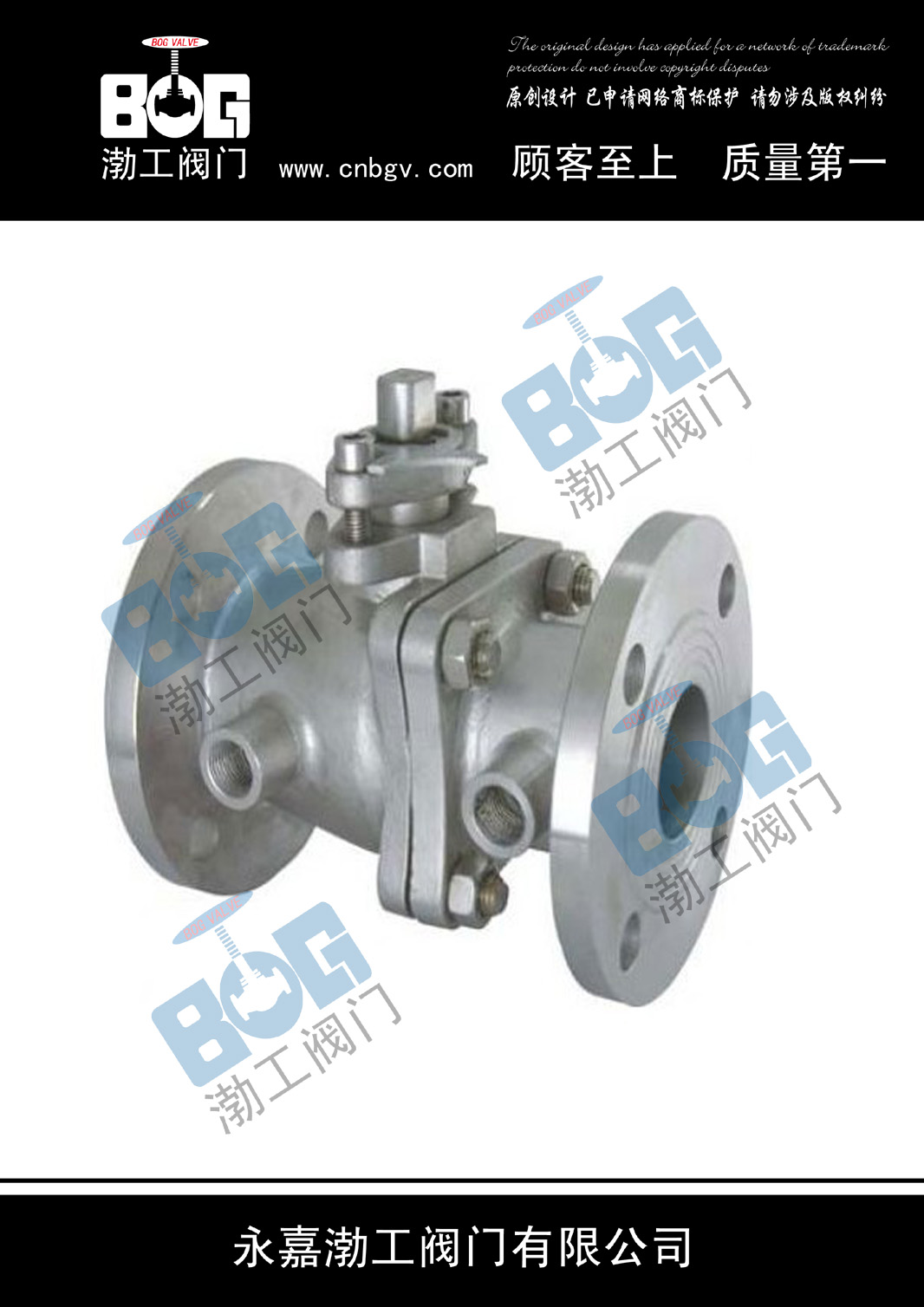

保温夹套球阀结构特点：
保温夹套球阀采用整体式夹套结构设计，更能均匀地保温、保冷，保温球阀比一般球阀体积更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。 夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的最高压力为1MPa。
保温球阀具有良好的保温、保冷特性，除缩径保温球阀外，阀门的通径和管径一至，介质呈直线流动，阻力小，能有效降低管路中介质热量的损失，因此，对容易凝固、高粘度的液体介质具有优良的性能。
保温夹套球阀制造标准：
设计制造标准：GB/T12224、ASME B 16.34
结构长度标准：GB/T 12221-2005、ASME B 16.10
连接法兰标准：JB/T 79、GB/T 9113、ASME B 16.5
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008、JB/T9092、API 598
保温夹套球阀产品介绍：
保温球阀也称夹套球阀，是在球阀的基础上焊装金属夹套，用于注入蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。保温夹套球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。
保温球阀根据球阀的结构不同，有整体式保温球阀、两片式保温球阀、对夹式保温球阀等几种结构形式，广泛适用于化工、石油、制药、冶金等行业的系统管路中。
零件材料与工况：
|
序号 |
零件名称 |
材质 |
|
GB |
ASTM |
|
1 |
夹套 |
25 |
105 |
|
2 |
阀座 |
WCB |
A216-WCB |
|
3 |
阀体 |
25 |
A105 |
|
4 |
密封圈 |
PTFE、对位聚苯 |
|
5 |
球体 |
|
|
|
6 |
阀杆 |
1Cr13 |
A247-410 |
|
7 |
填料 |
柔性石墨 |
|
8 |
填料压盖 |
WCB |
A216-WCB |
保温夹套球阀外形连接尺寸及重量：
|
公称通径（DN） |
d |
L |
D |
E |
Q |
H |
W |
管螺纹 |
|
（mm） |
（in） |
（mm） |
（in） |
P |
|
20 |
3/4" |
19 |
117 |
40 |
1 1/2" |
58.5 |
147 |
101 |
170 |
G3/4" |
|
25 |
1" |
25 |
127 |
50 |
2" |
62.5 |
156 |
106 |
170 |
G3/4" |
|
40 |
1 1/2" |
38 |
165 |
65 |
2 1/2" |
63.5 |
181 |
125 |
250 |
G3/4" |
|
50 |
2" |
51 |
178 |
80 |
3" |
68 |
218 |
135 |
250 |
G3/4" |
|
80 |
3" |
76 |
229 |
150 |
6" |
82 |
275 |
193 |
350 |
G3/4" |
|
100 |
4" |
102 |
254 |
200 |
8" |
83 |
300 |
265 |
420 |
G3/4" |
|
150 |
6" |
152 |
292 |
250 |
10" |
95 |
403 |
355 |
1000 |
G3/4" |
|
200 |
8" |
203 |
330 |
300 |
12" |
100 |
495 |
410 |
1300 |
G3/4" |
