原理：

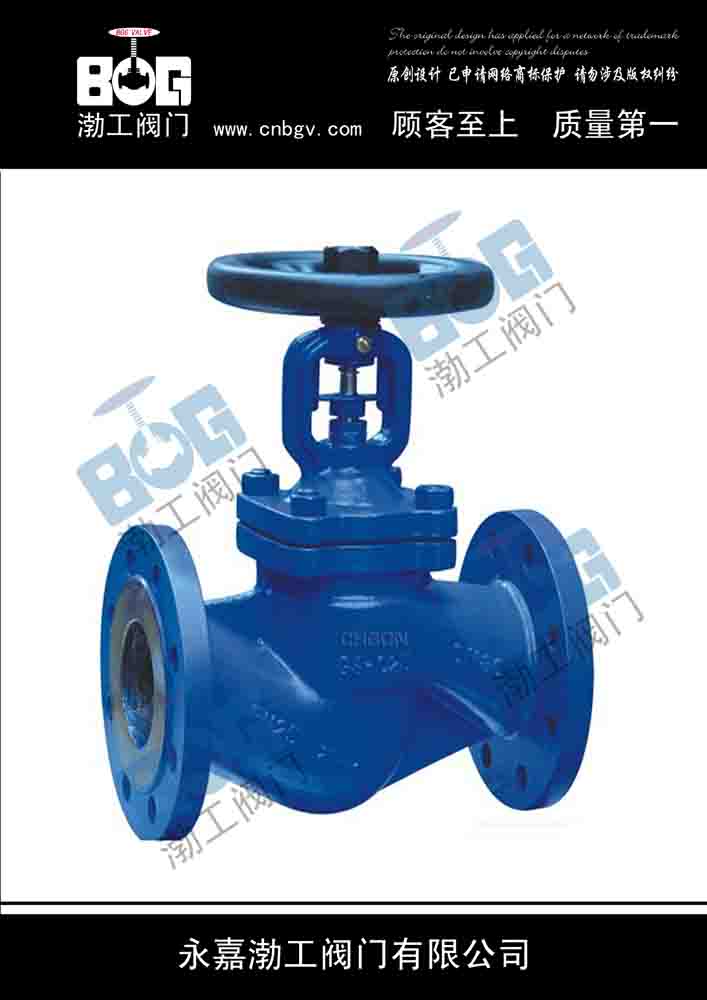

内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。最适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。
特点：
1、产品结构合理、密封性能可靠、造型美观；
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、直角式德标波纹管截止阀双重密封，性能更可靠；
5、阀杆升降位置指示，更直观；
6、零件材质，法兰和对焊编号尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
技术规范：
|
结构形式 construction |
BB-BG-OS&Y |
|
驱动方式 operation |
手动hand-operated |
|
气动 pneumatic |
|
设计标准 design standard |
BSS160 |
|
结构长度 face to face dimension |
ANSI B16.10 |
|
连接法兰 flanged ends |
ANSI B16.5 |
|
试验和检验 test&inspection |
API 1598 |
性能规范：
公称压力(LB)
nominal pressure |
壳体试验压力(MPa)
shell test |
密封试验压力(MPa)
sealing test |
适用温度(℃)
suitable temp |
适用介质
suitable madium |
|
150 |
3.0 |
2.2 |
-20℃-350℃ |
水、蒸汽、油品等
water,steam,oil |
零部件材质：
|
序号NO. |
名称part name |
材质material |
|
1 |
阀体body |
WCB、CF8、CF3 |
|
2 |
阀瓣disc |
2CR13、SS304、SS316 |
|
3 |
轴销hinge pin |
SS304、SS316 |
|
4 |
波纹管组件bellows combination |
SS304、SS316L |
|
5 |
阀盖bonnet |
WCB、SS304、SS316 |
|
6 |
填料packing |
柔性石墨Flexible graphite、PTFE |
|
7 |
压套gland |
25#、304、316 |
|
8 |
定位片locator |
25#、304、316 |
|
9 |
阀杆螺母stem nut |
铜合金ZQA19-4 |
|
10 |
手轮hand wheel |
碳钢carbon steel |
|
11 |
并帽cap |
25# |
|
12 |
油杯oil cup |
黄铜brass |
|
13 |
六角螺母hexagon nut |
ASTMA193 2H、A193-8、A193-8M |
|
14 |
双头螺栓bolt |
ASTMA193 B7、A193-B8、A193-B8M |
|
15 |
垫片gasket |
柔性石墨+不锈钢
flexible graphite+stainless steel、PTFE |
|
16 |
阀杆stem |
2Cr13、SS304、SS316 |
