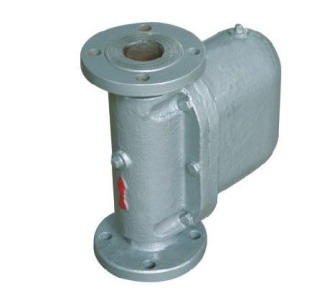

杠杆浮球式蒸汽疏水阀产品概述：
S41H杠杆浮球式蒸汽疏水阀适用于石油化工、冶金、造纸、食品等工业蒸汽设备，干燥机及各种大型热交换器等，特别适用于凝结水特大排量工作场和,采用轧装阀机械(新SCCV开关方式)，具有优良的密封性和耐久性,平衡双阀座设计，比一般的疏水阀体积小而排量大，特大排量场和更能发挥优越性,内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁,采用独特的U型双金属通气口，可大大缩短设备起动时间,全部部件安装在阀盖上，阀无需从配管上卸下，就可维修保养，简单方便。
杠杆浮球式蒸汽疏水阀产品结构及原理：
1、采用轧装阀机械(新SCCV开关方式)，具有优良的密封性和耐久性。
2、平衡双阀座设计，比一般的疏水阀体积小而排量大，特大排量场和更能发挥优越性。
3、内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口，可大大缩短设备起动时间。
5、全部部件安装在阀盖上，阀无需从配管上卸下，就可维修保养，简单方便。
杠杆浮球式蒸汽疏水阀产品技术参数：
|
产品型号
|
公称通径DN（mm）
|
连接方式
|
使用压力（MPa）
|
温度（℃）
|
外形尺寸（mm）
|
参数重量（kg）
|
|
L
|
L1
|
H
|
H1
|
W
|
|
SF-15/20/25WF
|
15
20
25
|
法兰
|
0~0.6
0~1.0
|
260
|
310
|
198
|
230
|
135
|
|
13
|
|
SF-40/50WF
|
40
50
|
法兰
|
0~0.6
0~1.0
|
260
|
360
|
198
|
295
|
170
|
|
|
|
|
|
S41H-50L
|
50
|
法兰（垂直式）
|
0~1.0
|
260
|
320
|
160
|
|
250
|
160
|
|
|
S41H-50W
|
50
|
法兰
|
0.01~1.0
|
260
|
270
|
160
|
|
250
|
324
|
|
|
GM-25
GSB2-10、20
|
25~50
|
法兰
|
0.01~1.0
0.01~2.0
|
425
|
220
|
310
|
125
|
95
|
|
21
|
|
GM6
GSB6-10、20
|
40~80
|
法兰
|
0.01~1.0
0.01~2.0
|
425
|
270
|
440
|
345
|
125
|
|
52
|
|
GM8
GSB8-10、20
|
80~100
|
法兰
|
0.01~1.0
0.01~2.0
|
425
|
350
|
550
|
460
|
170
|
|
125
|
杠杆浮球式蒸汽疏水阀流量特性：
|
