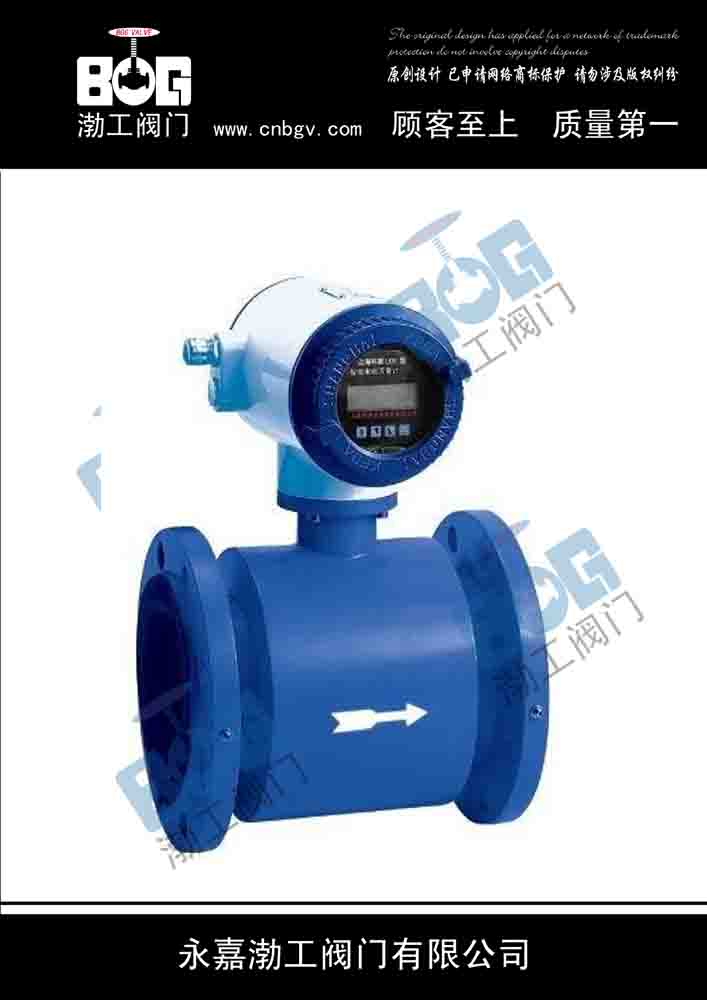

智能电磁流量计工作原理
电磁流理计所依据的基本理论是法拉第电磁感应定律。
当导体切割磁力线运动时，导体内将产生感应电动势。根据该原理，可测量管内流动的导电流体的体积，导电流体流动的方向与电磁场的方向垂直，在导管垂直方向施加一个交变的磁场，并在有绝缘衬里的导管内壁两侧安装一对电极，两电极的连线既与导管轴线垂直，当导电液体经导管时，因切割磁力线，两个电极上就产生感应电动势。电动势与流量成正比关系，从而导出流量。
智能电磁流量计特点
l 测量不受液体密度、粘度、压力和导电率变化的影响。
l 测量管内无活动及阻流部件，无压损、不堵塞，可测量含有纤维、固体颗粒和悬浮物的液体。
l 仪表反映灵敏，测量范围，流速0.3-15m/s，导电率5μs/cm导电液体都可测量，量程范围可以任意选定。
l 仪表采用了低频三态方波励磁技术、先进的小信号处理技术和软件技术，故抗干扰性强、精度高、稳定可靠。
l 仪表不受液体流动方向的影响，正反向安装均可测量，并安装方便，对直管段要求不高。
l 电磁流量计的电极及内衬材料耐腐性和耐磨性极好，寿命长。可按用户特殊工况要求生产电磁流量计。如生产潜水型电磁流量计。
l 仪表的耐冲击、耐振性良好。
l 仪表不能测量气体及不导电液体。
智能电磁流量计主要技术参数
|
流量测量范围及量程比
|
显示量程比1：150、精度量程比0.3级1：4 、 0.5级1：10、1.0级1：20
|
|
流速范围
|
0.3～15m/s
|
|
介质电导率
|
≥5μs/cm
|
|
测量精度
|
0.3级、0.5级、1.0级
|
|
介质温度
|
-20℃～60℃、-20℃～90℃、-20℃～100℃、-20℃～180℃
|
|
压力
|
1.6、2.5、6.4、16、26、42Mpa
|
|
使用环境
|
温度-20℃～ 50℃ 湿度≤85%，气压86kpa～106kpa
|
|
输出信号
|
频率输出0-5KHz 电压输出1-5V
电流输出4～20mA、RS-485串行接口或RS232接口，Mudbus协议
Hart协议
|
|
断电数据保存时间
|
10年
|
|
电源
|
①外供220VAC±15%；②外供24VDC±5%(可选)③锂电池电源供电
|
|
功耗
|
≤15w(外供电)
|
|
防护等级
|
IP67、IP68(只适用于分体型)
|
|
衬里材料
|
聚氨酯橡胶、氯丁橡胶、聚四氟乙烯、F46等
|
|
电极材料
|
316L、哈氏合金HB、哈氏合金HC
|
|
特殊电极材料
|
如：钛、钽、铂等稀有金属材料
|
|
安装型式
|
一体型
|
|
防爆等级
|
ExmdibIIBT4
|
智能电磁流量计流量范围
|
内径(mm)
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
|
Qmin(m3/h)
Qmax(m3/h)
|
0.0283
4.24
|
0.0636
9.54
|
0.12
16.96
|
0.176
26.5
|
0.29
43.42
|
0.452
67.85
|
0.7
106.0
|
1.19
179.0
|
|
内径(mm)
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
Qmin(m3/h)
Qmax(m3/h)
|
1.8
271.0
|
2.82
424.0
|
4.41
662.0
|
6.36
954.0
|
11.3
1690
|
17.6
2650
|
25.4
3810
|
34.6
5190
|
|
内径(mm)
|
400
|
450
|
500
|
550
|
600
|
700
|
800
|
900
|
|
Qmin(m3/h)
Qmax(m3/h)
|
45.2
6780
|
57.2
8570
|
77.6
10600
|
85.5
12800
|
101.0
15200
|
138.0
20700
|
180.0
27100
|
229.0
34300
|
|
内径(mm)
|
1000
|
1100
|
1200
|
1400
|
1600
|
1800
|
2000
|
2200
|
|
Qmin(m3/h)
Qmax(m3/h)
|
282.0
42400
|
342.0
51300
|
407.0
61000
|
554.1
83121
|
732.7
108566
|
916.0
137404
|
1131.0
169635
|
1368.4
205258
|
最大流量和量小流量必须符合上表中的数。
LDG智能电磁流量计一体型或分离型的选择
一体型：现场环境较好的条件下，一般都选用一体型，即传感器和转换器组装成一体。
分离型：即传感器和转换器分开装于不同地点，一般出现以下情况时选用分离型。
1) 环境温度或流量计转换器表面受幅射温度超过60℃。
2) 管道震动较大的场合。
3) 会对转换器的铝壳严重腐蚀的场合。
4) 现场湿度较大或有腐蚀性气体的场合。
5) 流量计装在高空或井下调试不方便的场合。
订货时应注明传感器和转换器分离距离，一般不能超过100m，转换器为壁挂安装。
LDG智能电磁流量计电极、接地环材料的选择
应根据被测流体的腐蚀性来选择电极的材料，请查有关腐蚀手册，对于特殊流体应作试验
|
材料
|
耐腐蚀性能
|
|
含钼不锈钢
(OCr18Ni12Mo2Ti)
|
硝酸、室温下＜5%硫酸、沸腾的磷酸、蚁酸、碱溶液、在一定压力下的亚硫酸、海水、醋酸
|
|
哈氏合金C
哈氏合金B
(HC HB)
|
耐氧化性酸、氧化性盐、耐海水、耐非氧化性酸、非氧化性盐、碱、常温硫酸
|
|
钛(Ti)
|
海水、各种氯化物和次氯酸盐、氯化性酸(包括发烟硝酸)、有机酸、碱
|
|
钽(Ta)
|
除氢氟酸、发烟硫酸、碱外的其余化学介质、包括沸点的盐酸。硝酸和＜175℃硫酸
|
|
铂(Pt)
|
各种酸、碱、盐、不包括王水
|
LDG智能电磁流量计衬里材料选择说明
应根据被测介质的腐蚀性、磨损性和温度来选择内衬材料。
|
内衬材料
|
名称
|
符号
|
性能
|
最高工作温度
|
适用液体
|
|
橡胶
|
氯丁橡胶
|
|
耐磨性中等，耐一般低浓度的酸碱盐的腐蚀
|
＜80℃
|
自来水、工业用水、海水
|
|
聚氨脂橡胶
|
|
极好的耐磨性能，
耐酸碱性能较差
|
＜60℃
|
纸浆、矿浆等浆液
|
|
氟塑料
|
聚四氟乙烯
|
F4或PTFE
|
化学性能很稳定，耐沸腾的盐酸、硫酸、王水、浓碱的腐蚀
|
＜180℃
|
腐蚀性强的酸碱盐液体
|
|
四氟乙烯和六氟丙烯译名：特氟隆FEP
|
F46或FEP
|
化学性能略逊于F4
|
|
腐蚀性的酸碱盐液体
|
|
塑料
|
四氟乙烯和乙烯
|
F4或ETFE
|
化学性能略逊于F4
|
|
腐蚀性的酸碱盐液体
|
|
聚乙烯
|
PO
|
化学性能稳定
|
＜90℃
|
腐蚀性的酸碱盐液体
|
|
聚苯硫醚
|
PPS
|
|
＜150℃
|
污水
|
LDG智能电磁流量计安装地点
为了使流量计工作可靠稳定，在选择安装地点时应注意以下几方面的要求：
1) 尽量避开铁磁性物体及具有强电磁场的设备(如大电机、大变压器等)，以免受磁场影响传感器的工作磁场和流量信号。
2) 应尽量安装在干燥通风之处，不宜在潮湿、易积水的地方安装。
3) 应尽量避免日晒雨淋，避免环境温度高于60℃及相对湿度大于95%。
4) 选择便于维修，活动方便的地方。
5) 流量计应安装在水泵后端，决不能在抽吸侧安装；阀门应安装在流量下游侧。
LDG智能电磁流量计计安装要求
为了正确地测量，在选择管道上位置时应注意以下几点要求：
1) 传感器既可在垂直管道上安装，也可在水平或倾斜管道上安装，但要求二电极的中心连线处于水平状态。
2) 介质在安装位置应该保证满管流动，避免不满管及气体附着在电极上。
3) 对于液固两相流体，最好采用垂直安装，使被传感器衬里磨损均匀，延长使用寿命。
4) 流量计安装位置介质不满管时，可采取抬高流量管后端管路的方法，使其满管。严禁在管道最高点和出水口安装流量计。(见图)
5) 修改管道的安装方法：
当介质流速达不到要求时，应当先用较小口径的流量计，这时应使用异径锥形管或修改部分管道，使其与传感器同口径，但前后直管段至少须满足，前直管段≥5DN，后直管段≥2DN(DN为管径)
6) 前后直管段长度为流量计前≥5DN，后端≥2DN
LDG智能电磁流量计安装外形及尺寸
|
DN(mm)
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
|
a
|
230
|
230
|
230
|
230
|
230
|
230
|
230
|
230
|
|
D
|
300
|
300
|
300
|
300
|
350
|
350
|
350
|
350
|
|
内径(mm)
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
a
|
230
|
230
|
280
|
280
|
310
|
360
|
460
|
460
|
|
D
|
380
|
380
|
400
|
400
|
450
|
450
|
480
|
480
|
|
内径(mm)
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
a
|
460-500
|
460-550
|
600-550
|
600
|
700
|
800
|
900
|
1000
|
|
D
|
600
|
600
|
650
|
650
|
700
|
750
|
800
|
850
|
|
内径(mm)
|
1200
|
1400
|
1600
|
1800
|
2000
|
2200
|
|
|
|
a
|
1200
|
1400
|
1600
|
1800
|
2000
|
2200
|
|
|
|
D
|
1020
|
1150
|
1250
|
1350
|
1500
|
1650
|
|
|
*法兰尺寸可根据用户要求，按相关标准定制。
