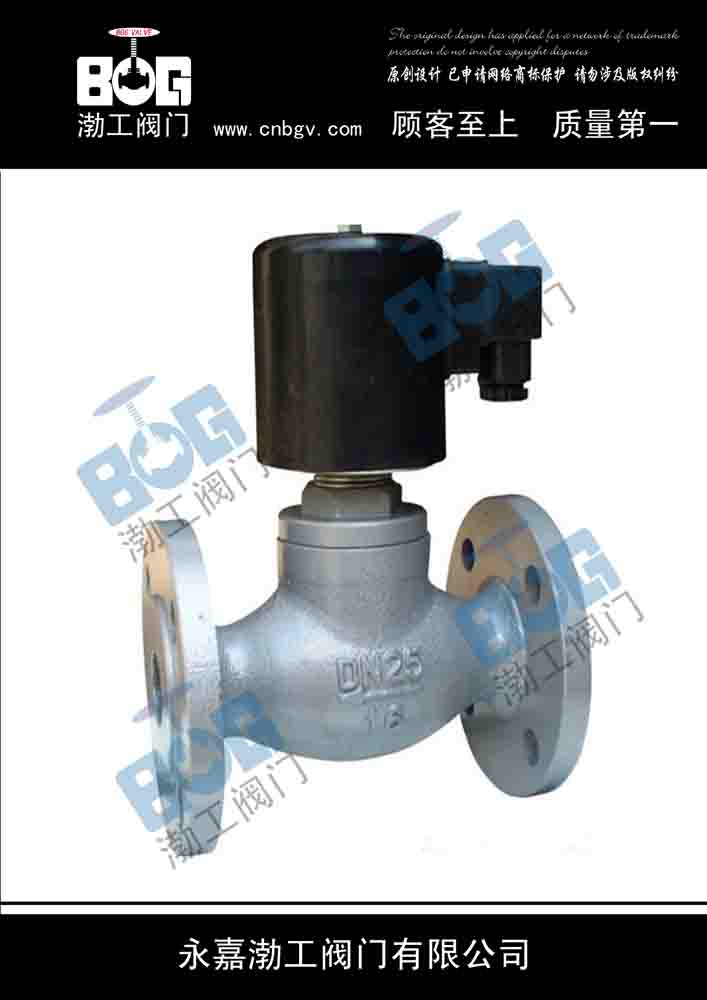

不锈钢法兰电磁阀里有密闭的腔,在不同位置开有通孔,每个孔都通向不同的油管,腔中间是阀,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来档住或漏出不同的排油的孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞杆带动机械装置动。这样通过控制电磁铁的电流通断就控制了机械运动。
不锈钢法兰电磁阀的主要特点
(1)外漏堵绝,内漏易控,使用安全。内外泄漏是危及安全的要素。其它自控阀通常将阀杆伸出,由电动、气动、液动执行机构控制阀芯的转动或移动。这都要解决长期动作阀杆动密封的外泄漏难题;唯有电磁阀是用电磁力作用于密封在电动调节阀隔磁套管内的铁芯完成,不存在动密封,所以外漏易堵绝。电动阀力矩控制不易,容易产生内漏,甚至拉断阀杆头部;电磁阀的结构型式容易控制内泄漏,直至降为零。所以,电磁阀使用特别安全,尤其适用于腐蚀性、有毒或高低温的介质。
(2)系统简单,便接电脑,价格低谦。电磁阀本身结构简单,价格也低,比起调节阀等其它种类执行器易于安装维护。更显著的是所组成的自控系统简单得多,价格要低得多。由于电磁阀是开关信号控制,与工控计算机连接十分方便。在当今电脑普及,价格大幅下降的时代,电磁阀的优势就更加明显。
(3)动作快,功率微小,外形轻巧。电磁阀响应时间可以短至几个毫秒,即使是先导式电磁阀也可以控制在几十毫秒内。由于自成回路,比之其它自控阀反应更灵敏。设计得当的电磁阀线圈功率消耗很低,属节能产品;还可做到只需触发动作,自动保持阀位,平时一点也不耗电。电磁阀外形尺寸小,既节省空间,又轻巧美观。
(4)调节精度受限,适用介质受限。电磁阀通常只有开关两种状态,阀芯只能处于两个极限位置,不能连续调节,(力图突破的新构思不少,但还都处于试验试用阶段)所以调节精度还受到一定限制。
不锈钢法兰电磁阀对介质洁净度有较高要求,含颗粒状的介质不能适用,如属杂质须先滤去。另外,粘稠状介质不能适用,而且,特定的产品适用的介质粘度范围相对较窄。
(5)型号多样,用途广泛。电磁阀虽有先天不足,优点仍十分突出,所以就设计成多种多样的产品,满足各种不同的需求,用途极为广泛。电磁阀技术的进步也都是围绕着如何克服先天不足,如何更好地发挥固有优势而展开。
不锈钢法兰电磁阀技术参数
操作方法
|
常闭
|
通电打开、断电关闭
|
常开
|
通电关闭、断电打开(型号后加“K”表示)
|
参数↓型号→
|
ZBSF-1·ZBSF-2
|
介质温度
|
1型:≤60℃·2型:≤220℃
|
使用介质
|
1型
|
水、柴油、汽油、煤油、空气、真空、煤气等常温液体或气体
|
2型
|
蒸汽、热水、热油、热空气等高温液体或气体
|
通径(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
连接尺寸(G)
|
1/2
|
3/4
|
1
|
1-1/4
|
1-1/2
|
2
|
压力(Mpa)
|
0~1.6
|
功率
|
AC:40W、DC:45W
|
电压偏差
|
允许波动±10%
|
材 料
|
阀体
|
不锈钢
|
密封
|
丁晴像胶NBR·氟像胶FKM·聚四氟乙烯PTFE
|
环境温度
|
-20~60℃
|
连接方式
|
法兰
|
电气连接
|
接线盒电缆插座,接线方式详见68页图三所示,防护等级IP65
|
使用电压
|
AC220V 50Hz/60Hz、DC:24V·其余根据要求
|
特殊选配
|
BZBSF防爆电磁阀
|
ZBSF-X信号反馈
|
ZBSF-S手动功能
|
防爆等级: dIIBT4、dIICT5(含氢气)
|
反馈电磁阀启闭状态及介质流动情况的开关信号
|
手动开启、关闭节省旁通
|
安装提示
|
优先采用线圈竖直向上,亦可根据需要安装
|
备注
|
DN32~50完全打开或关闭,至少需要0.05Mpa压差
|
|
|
|
|
|
|
|
|
|
|
|
不锈钢法兰电磁阀安装尺寸(mm)
通径DN
|
L
|
H
|
D
|
D1
|
n-d
|
15
|
115
|
200
|
95
|
65
|
4-φ14
|
20
|
115
|
210
|
105
|
75
|
4-φ14
|
25
|
126
|
210
|
115
|
85
|
4-φ14
|
32
|
150
|
225
|
140
|
100
|
4-φ18
|
40
|
160
|
250
|
150
|
110
|
4-φ18
|
50
|
190
|
270
|
158
|
125
|
4-φ18
|
备注:常开阀高度=H+30mm,其它尺寸相同。
1、阀体 2、阀芯 3、阀盖 4、动铁芯 5、线圈 6、接线盒
