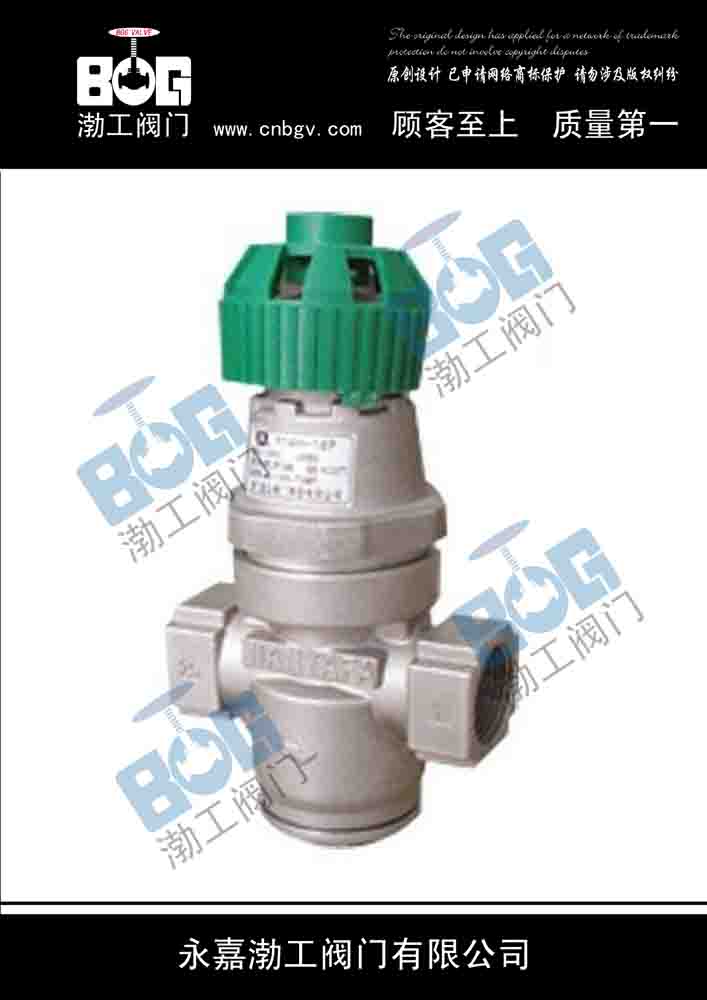

Y14H波纹管减压阀主要由阀座、阀瓣、波纹管组合件、弹簧等零件组成,通过调节弹簧设定出口压力,当出口压力减少时阀瓣开度增大,当出口压力达到预定压力时阀瓣开度减小,主要是通过介质的阀后压力作用在波纹管的面积上传感给调节弹簧实现减压、稳压功能。 使用时通过旋转塑料手轮即可调节压力,无需工具调节,连接安装方便.内部结构使用波纹管,密封面带有过滤网保护装置,不容易损坏内部零件,大大提高使用寿命。
Y14H波纹管减压阀技术参数和性能指标
|
公称压力Mpa
|
1.6
|
|
壳体试验压力Mpa
|
2.4
|
|
密封试验压力Mpa
|
1.76
|
|
最高进口压力Mpa
|
1.6
|
|
出口压力范围Mpa
|
0.05-1.0
|
|
压力特性偏差Mpa△P2P
|
GB12244-1989
|
|
流量特性偏差Mpa△P2P
|
GB12244-1989
|
|
最小压差Mpa
|
0.15
|
|
渗漏量
|
GB12244-1989
|
|
适用介质
|
水、蒸汽、空气、液体
|
|
工作温度
|
≤220℃
|
壳体试验不包括波纹管，壳体耐压试验时，必须取下波纹管组件后进行。
Y14H波纹管减压阀主要零件材料
|
零件名称
|
零件材料
|
|
阀体、底盖
|
CF8
|
|
阀盖
|
铸造铝合金/CF8
|
|
阀杆
|
2Cr13
|
|
阀座
|
2Cr13
|
|
钢球
|
2Cr13
|
|
波纹管
|
1Cr18Ni9Ti
|
|
手轮
|
耐热塑料
|
|
主阀弹簧
|
50CrVA
|
|
调节弹簧
|
60Si2Mn
|
Y14H波纹管减压阀主要外形连接尺寸
|
口径 尺寸
|
L
|
H
|
H1
|
G
|
|
DN15
|
85
|
140
|
52
|
1/2〞
|
|
DN20
|
95
|
143
|
55
|
3/4〞
|
|
DN25
|
105
|
146
|
58
|
1〞
|
Y14H波纹管减压阀故障现象与排除方法
|
故障现象
|
产生原因
|
消除方法
|
|
减压阀不减压或减压失灵及直通
|
1、主阀或付阀密封面有污物
|
将污物清除干将
|
|
2、主阀或付阀密封面损坏
|
密封付研磨修复或更换
|
|
3、主、付阀瓣弹簧疲劳或折断
|
更换新弹簧
|
|
4、反馈通道3孔被堵塞
|
清除通道中的污物
|
|
5、膜片疲劳或损坏
|
更换膜片
|
|
6、塞汽缸磨损或腐蚀
|
加工修正或更换活塞环
|
|
7、塞环槽与活塞环卡住
|
拆下活塞清洗
|
|
8、阀体腔内充满冷凝液
|
松开螺塞排出冷凝液
|
|
不通汽
|
1、清洗过程中阀盖装错位
|
拆下阀盖定位后装好
|
|
2、上垫片移位堵住进出孔
|
使垫片孔对准进出孔
|
|
3、进入付阀通道孔堵塞
|
拆下阀盖清除通道污物
|
