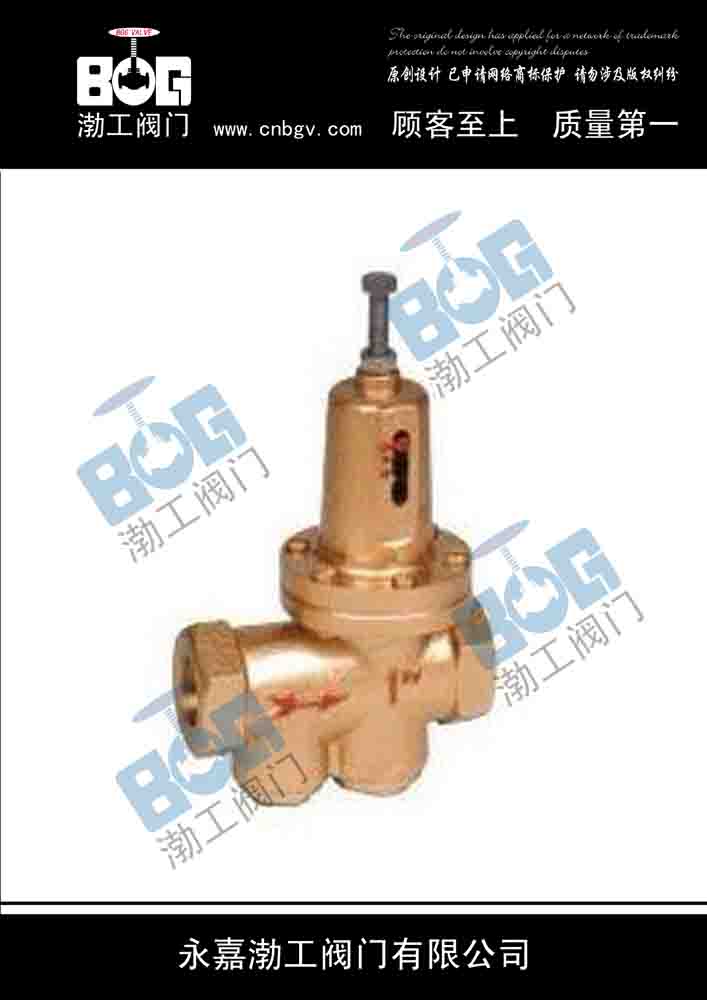

Y11X直接作用薄膜式减压阀结构特点和用处
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本产品主要用于蒸汽管路，起减压稳压作用。
Y11X直接作用薄膜式减压阀主要技术参数和性能指标
|
公称压力(Mpa)
|
1.0
|
1.6
|
|
壳体试验压力(Mpa)*
|
1.5
|
2.4
|
|
密封试验压力(Mpa)
|
1.0
|
1.6
|
|
最高进口压力(Mpa)
|
1.0
|
1.6
|
|
出口压力范围(Mpa)
|
0.09-0.8
|
0.1-1.2
|
|
压力特性偏差(Mpa)△P2P
|
GB12246-1989
|
|
流量特性偏差(Mpa)△P2G
|
GB12246-1989
|
|
渗漏量
|
0
|
|
工作温度
|
0℃-80℃
|
Y11X直接作用薄膜式减压阀主要零件材料
|
零件名称
|
零件材料
|
|
阀体 阀盖
|
铜合金
|
|
阀座
|
H62
|
|
阀瓣
|
H62
|
|
阀杆
|
H62
|
|
O型圈
|
丁腈橡胶
|
|
密封圈
|
丁腈橡胶
|
|
膜片
|
夹织物丁腈橡胶
|
|
调节弹簧
|
60Si2Mn
|
|
过滤器
|
不锈钢
|
Y11X直接作用薄膜式减压阀流量系数(Cv)
|
DN
|
15(1/2")
|
20(3/4")
|
25(1")
|
32(1-1/4")
|
40(1-1/2")
|
50(2")
|
|
Cv
|
0.5
|
0.6
|
1.2
|
1.8
|
3.0
|
5.0
|
Y11X直接作用薄膜式减压阀连接尺寸
|
DN
|
G
|
L
|
H1
|
H
|
D
|
|
15(1/2")
|
G1/2"
|
112
|
40
|
150
|
75
|
|
20(3/4")
|
G3-4"
|
140
|
55
|
190
|
90
|
|
25(1")
|
G1"
|
140
|
55
|
195
|
90
|
|
32(1-1/4")
|
G1-1/4"
|
165
|
55
|
212
|
98
|
|
40(1-1/2")
|
G1-1/4"
|
190
|
55
|
215
|
98
|
|
50(2")
|
G2"
|
200
|
65
|
265
|
120
|
