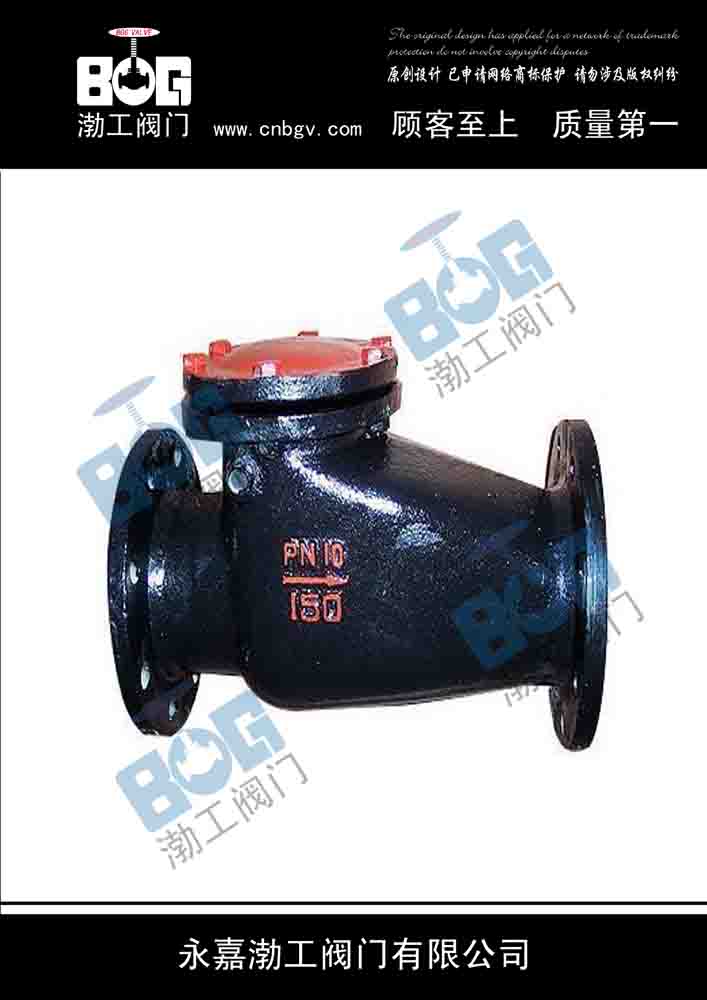

H44T铸铁旋启式止回阀用途:
旋启止回阀适用于公称压力PN1.0MPa~42.0MPa、Class150-2500;公称通径DN15~1200mm、NPS1/2~48;工作温度-196~540℃的各种管路上,用于防止介质倒流。通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。
H44T铸铁旋启式止回阀主要材质有:
碳钢、低温钢、双相钢(F51/F53)、钛合金、铝青铜、因科镍尔(INCONEL625)、SS304、SS304L、SS316、SS316L;铬钼钢、蒙乃尔(400/500)、20#合金,哈氏合金等金属材料
H44T铸铁旋启式止回阀标准与规范
1、设计与制造:API594、API6D、JB/T8937
2、结构长度:API594、API6D、DIN3202、JB/T8937
3、压力一温度等级:SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74
4、试验与检验:API598、JB/T9092
5、配管法兰:JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、 API605、ASMEB16.47
H44T铸铁旋启式止回阀结构特点
1、结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8
2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20
3、阀瓣关闭快速,水锤压力小
4、水平或垂直管道均可使用,安装方便
5、流道通畅、流体阻力小
6、动作灵敏、密封性能好
7、阀瓣行程短、关阀冲击力小
8、整体结构、简单紧凑、造型美观
9、使用寿命长、可靠性高
H44T铸铁旋启式止回阀作用原理及结构说明
1. 作用原理:通过汽缸塞的上下移动,协助阀瓣快速启闭以达到密封面
2. 结构说明
A .结构形式:旋启式单阀瓣
B 驱动方式:对焊连接
C .连接形式:对焊连接
D .阀门的开启和关闭由气动装置来控制,加快阀门的开启和关闭速度。
H44T铸铁旋启式止回阀维护、保养与安装、使用
(一)维护与保养
1、该阀门应存放在干燥通风的室内,做到防潮、防雨、防锈。
2 、存放月运输时启闭件应处于关闭装置,同时应做好以下工作:
a 、阀瓣应固定于开启位置
b 、通径两端内口用泡沫板堵塞,端口须用闷盖塞紧,予以防尘、防锈,保持通道清洁和端面的平整;
c 、汽缸部位进行适当的包装防护、防震和防碰;
d 、阀门放置时应平稳,气动驱动装置朝上,不得相互受挤。
3、 长久放置时应定期检查。每三个月对两通道、密封面上的污垢和锈迹,焊接口的防护状况进行检查,擦拭污垢和锈迹后,重新涂刷防锈油予以防护。
H44T铸铁旋启式止回阀安装与使用
1 、抽汽止回阀垂直安装在水平管道上,使用是一般处于全开状态。
2、 安装前应先进行以下工作
A、卸掉阀门通道两端的闷盖和泡沫板,清洁内腔,去除油垢;
B、剥去阀瓣表面上的油纸,去除阀瓣面上的油垢;
3、安装时介质的流向必须限制。
4、通过管路的介质不应带有硬质颗粒,以免损伤密封面
5、该阀门出厂前以逐台进行检验和试验合格,安装单位可直接压力试验或安装使用
H44T铸铁旋启式止回阀性能规范:
型号
|
公称压力
(MPa)
|
试验压力
|
工作温度
(℃)
|
适用介质
|
强度(水)
(MPa)
|
密封(水)(MPa)
|
H44T-10
|
1.0
|
1.5
|
1.1
|
≤200
|
蒸汽、水
|
H44W-10
|
1.0
|
1.5
|
1.1
|
≤100
|
油品
|
H44X-10
|
1.0
|
1.5
|
1.1
|
≤85
|
水
|
H44F-10
|
1.0
|
1.5
|
1.1
|
≤120
|
蒸汽、水
|
H44T铸铁旋启式止回阀主要零件材料:
零件名称
|
材 料
|
H44T-10
|
H44W-10
|
H44X-10
|
H44F-10
|
阀体、阀盖
|
灰铸铁
|
灰铸铁
|
灰铸铁
|
灰铸铁
|
阀瓣
|
灰铸铁+黄铜
|
灰铸铁
|
灰铸铁+橡胶
|
灰铸铁+聚四乙烯
|
H44T铸铁旋启式止回阀外形尺寸和连接尺寸:
型号
|
公称通径(mm)
|
尺寸(mm)
|
L
|
D
|
D1
|
D2
|
b-f
|
z-Фd
|
H
|
H44T-10
H44W-10
H44X-10
H44F-10
|
40
|
200
|
145
|
110
|
85
|
18-3
|
4-Ф18
|
110
|
50
|
230
|
160
|
125
|
100
|
20-3
|
4-Ф18
|
122
|
65
|
290
|
180
|
145
|
120
|
20-3
|
4-Ф18
|
136
|
80
|
310
|
195
|
160
|
135
|
22-3
|
4-Ф18
|
155
|
100
|
350
|
215
|
180
|
155
|
24-3
|
8-Ф18
|
160
|
125
|
400
|
145
|
210
|
185
|
26-3
|
8-Ф18
|
188
|
150
|
480
|
280
|
240
|
210
|
26-3
|
8-Ф23
|
224
|
200
|
495
|
335
|
295
|
265
|
26-3
|
8-Ф23
|
252
|
250
|
622
|
390
|
350
|
320
|
28-3
|
12-Ф23
|
285
|
300
|
698
|
440
|
400
|
368
|
28-3
|
12-Ф23
|
351
|
350
|
787
|
500
|
460
|
428
|
30-3
|
16-Ф23
|
405
|
400
|
914
|
565
|
515
|
482
|
32-4
|
16-Ф25
|
460
|
