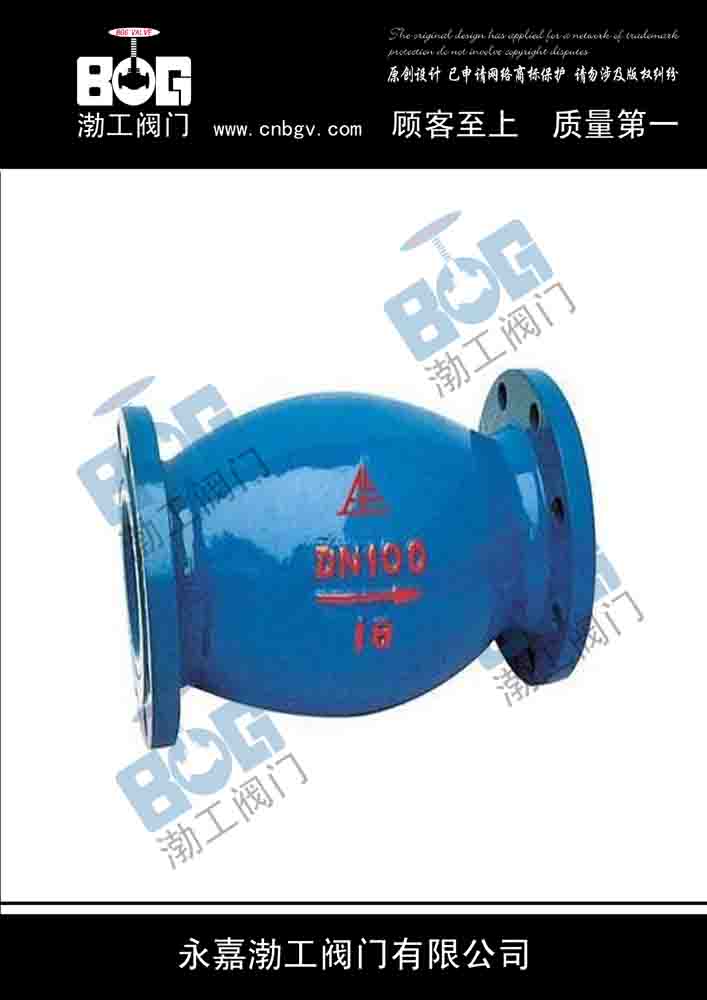

HQ44X无磨损球形止回阀采用橡胶包皮球为阀瓣,在介质的作用下,可在阀替内的滑道上滚动,从而打开或关闭阀门.流量大流阻损失小,密封性能好,消声关闭,可减小水击波.水平或垂直安装均可.可用于冷水、热水、工业及生活污水等管网的水泵出口，防止介质倒流。
无磨损球形止回阀原理
球形止回阀的阀瓣是包覆橡胶或工程塑料的球体，因此其密封性能可靠。球型止回阀根据其公称通径的大小，有单球和多球之分。其密封原理是：当开泵时，介质正向流动产生的介质压力推动球体运动，沿导柱离开阀座密封面，止回阀便开启，介质通过；当停泵时，介质反向流动的压力推动球体沿导柱滚到阀座密封面，关闭止回阀，靠工作介质的压力，使球体阀瓣和阀座密封面间产生一定的密封比压，保证止回阀的密封，达到阻止介质逆流的目的。由于球形止回阀的球体阀瓣和阀座密封面接触的面较窄，接近于线密封，因此只要球体的圆度高，易于达到密封。因为密封面窄，在相同的介质工作压力下，线密封比面密封的密封比压大，因此密封可靠。但球型止回阀的密封件球体包覆橡胶或工程塑料，因此工作温度受到材料的限制，一般介质工作温度在150℃以下。
由于无磨损球形止回阀可以采用单球密封和多球密封，因此公称尺寸可以做成很大，其范围在200～1200 mm之间。
HQ44X无磨损球形止回阀主要技术参数
公称压力：1.0～1.6MPa
公称通经：50～1000mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
HQ44X无磨损球形止回阀主要零部件材料
|
零件名称
|
阀体
|
阀瓣
|
阀座
|
弹簧
|
|
材料
|
铸铁、球铁、铸钢
|
铸铜、不锈钢
|
铜、不锈钢
|
不锈钢
|
无磨损球形止回阀主要技术参数
|
型号
|
公称压力(MPa)
|
试验压力PS(MPa)
|
工作温度(℃ )
|
|
壳体
|
密封
|
|
HQ44X-10/16
|
1.0
|
1.5
|
1.1
|
≤80
|
|
1.6
|
2.4
|
1.76
|
HQ44X无磨损球形止回阀主要连接外形尺寸
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
L
|
203
|
216
|
241
|
292
|
330
|
356
|
495
|
622
|
698
|
781
|
914
|
978
|
978
|
1295
|
1448
|
1600
|
1760
|
1900
|
|
H
|
180
|
210
|
225
|
245
|
280
|
320
|
380
|
450
|
470
|
500
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
H1
|
-
|
-
|
-
|
-
|
-
|
-
|
510
|
570
|
640
|
715
|
815
|
825
|
980
|
1155
|
1260
|
1350
|
1660
|
1700
|
HQ44X无磨损球形止回阀用途、作用
1. 截断： 主要用于截断或接通介质流。包括闸阀、截止阀、隔膜阀、旋塞阀、球阀、蝶阀等。
2. 调节： 主要用于调节介质的流量、压力等。包括调节阀、节流阀、减压阀等。
3. 止回： 用于阻止介质倒流。包括各种结构的止回阀。
4. 分流： 用于分配、分离或混合介质。包括各种结构的分配阀和疏水阀等。
5. 安全： 用于超压安全保护。包括各种类型的安全阀。
