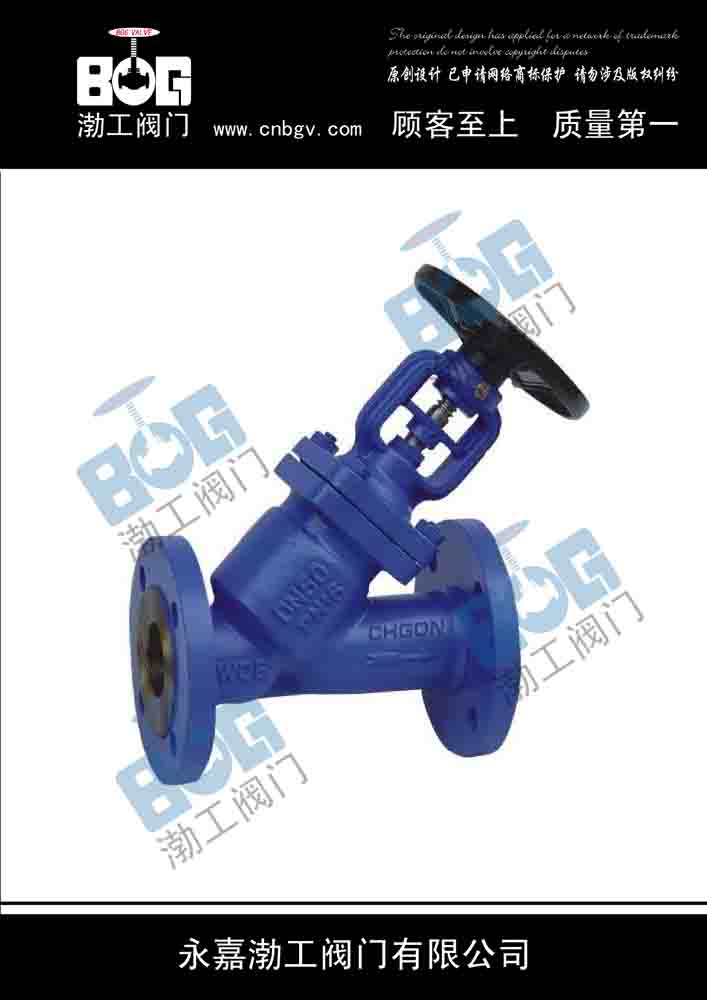

Y型波纹管截止阀其主要结构特点
1、产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指示，更直观；
6、零件材质，法兰和对焊编号尺寸可根据实际工况或用户要求合理选配，满足各种工程需要
Y型波纹管截止阀主要零部件材质
|
阀体/阀盖
|
阀杆
|
阀瓣
|
螺栓
|
螺母
|
填料
|
垫片
|
波纹管
|
|
|
GG25
|
13Cr
|
GG25
|
B7
|
2H
|
石墨
|
石墨+304
|
304
|
|
|
WCB
|
13Cr
|
WCB
|
B7
|
2H
|
石墨
|
石墨+304
|
304
|
|
|
CF8
|
F304
|
CF8
|
B8
|
8
|
石墨
|
石墨+304
|
304
|
|
|
|
|
CF8M
|
F316
|
CF8M
|
B8
|
8
|
石墨
|
石墨+304
|
316
|
|
|
|
Y型波纹管截止阀技术规范:
制造标准: DIN EN13709-2003
结构长度: DIN EN1092-1:2002
法兰标准: DN EN 588-1:1995
试验标准: DIN EN12266:2003
Y型波纹管截止阀产品性能规范:
|
公称压力(MPa)
|
壳体试验压力(Mpa)
|
密封压力试验(Mpa)
|
适用温度(℃)
|
适用介质
|
|
1.6
|
2.4
|
1.76
|
HT:-10~300℃
CS:-29~425℃
SS:-59~540℃
|
水
蒸汽
油品
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
Y型波纹管截止阀规格尺寸
|
Size
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
PN16
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
PN25
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
PN40
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
H
|
PN16
|
185
|
185
|
195
|
225
|
230
|
235
|
250
|
270
|
345
|
380
|
400
|
585
|
|
PN25
|
185
|
185
|
195
|
225
|
230
|
235
|
250
|
270
|
345
|
380
|
400
|
585
|
|
PN40
|
185
|
185
|
195
|
225
|
230
|
235
|
250
|
270
|
345
|
380
|
400
|
585
|
|
W
|
PN16
|
120
|
120
|
140
|
140
|
160
|
180
|
180
|
200
|
250
|
300
|
300
|
400
|
|
PN25
|
120
|
120
|
140
|
140
|
160
|
180
|
180
|
200
|
250
|
300
|
300
|
400
|
|
PN40
|
120
|
120
|
140
|
140
|
160
|
180
|
180
|
200
|
250
|
300
|
300
|
400
|
