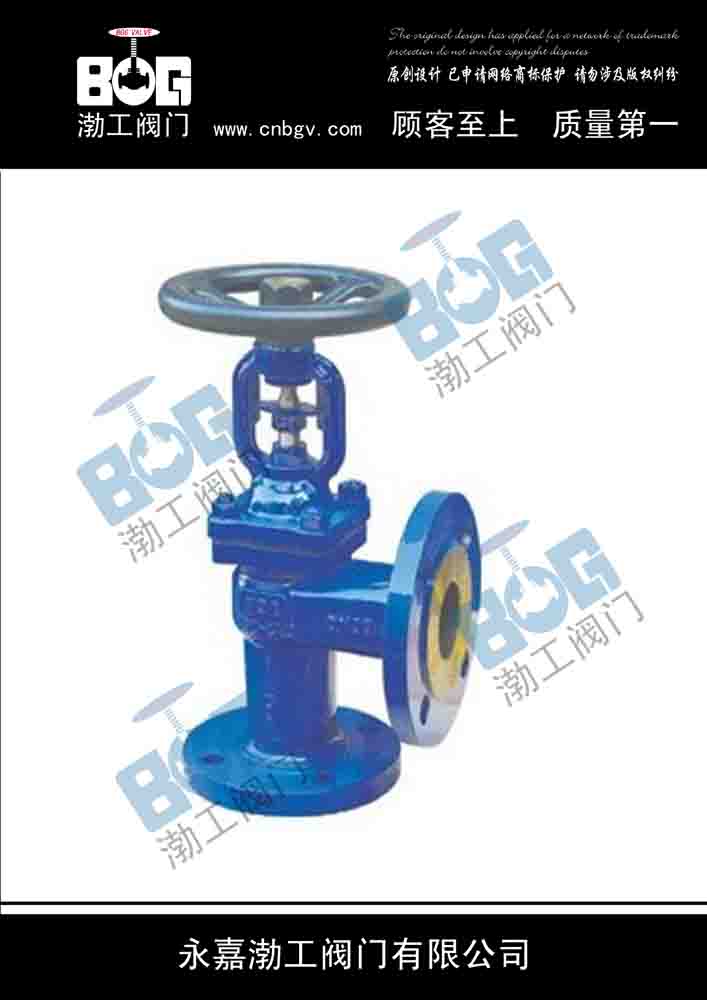

WJ44H角式波纹管截止阀用于公称压力PN1.6-4.0MPa,工作温度-20℃-425℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,适用于导热油、有毒、易燃、渗透性强、污染环境、带放射性的流体介质管路上作切断阀,也可用于调节,是创造无泄漏工厂的优质产品。
应用
石油、化工、制药、化肥、电力等行业
WJ44H角式波纹管截止阀产品主要优点
1.波纹管密封截止阀,其关键部件金属波纹管,下端与阀杆组件采用自动滚焊焊接,上端与连接板自动滚焊焊接,在流体介质和大气之
间形成一个金属屏障,确保阀杆零泄漏。
2.阀瓣采用平面设计,密封面与介质成流线形,密封性能更好,使用寿命更长。
3.双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免泄露,并符合国际密封标准。
4.阀盖上自带有加脂接头,可直接对阀杆,螺母和轴套进行润滑,不像传统的只对螺纹加润滑油。
5.人体工程学设计手轮,使用寿命更长,操作轻松便捷,更安全可靠
WJ44H角式波纹管截止阀简介
角式德标波纹管截止阀一般适用于公称压力pn1.6~16mpa及工作度-29~350℃的石油、化工、制药、化肥、电力等行业的各种工况的管网上,用于切断或接通管路介质。角式德标波纹管截止阀的主要结构特点:
产品结构合理、密封性能可靠、造型美观
密封面堆焊co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长
阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能
双重密封,性能更可靠
阀杆升降位置指示,更直观
零件材质,法兰和对焊编号尺寸可根据实际工况或用户要求合理选配,满足各种工程需要
WJ44H角式波纹管截止阀主要零部件材质
序号
|
名称
|
材质
|
1
|
阀体
|
GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
|
2
|
阀瓣
|
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
|
3
|
轴销
|
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
|
4
|
阀杆
|
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
|
5
|
波纹管组件
|
1Cr18Ni9Ti、304、316
|
6
|
阀盖
|
GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
|
7
|
填料
|
柔性石墨
|
8
|
填料压盖
|
GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
|
9
|
阀杆螺母
|
WCB、QT400-18
|
10
|
手轮
|
铜合金
|
11
|
双头螺栓
|
ASTM A193-B7、A320-B8、A193-B8M
|
12
|
六角螺母
|
ASTM A194-2H、A194-8、A194-8M
|
13
|
垫片
|
柔性石墨+不锈钢
|
型号
|
WJ44H-16
|
压力等级
|
PN16
|
口径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
H
|
166
|
166
|
172
|
175
|
193
|
195
|
213
|
227
|
294
|
325
|
355
|
440
|
580
|
620
|
785
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
重量(kg)
|
4
|
5
|
6
|
10
|
13
|
18
|
25
|
30
|
40
|
50
|
100
|
180
|
300
|
450
|
670
|
型号
|
WJ44H-25
|
压力等级
|
PN25
|
口径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
H
|
166
|
166
|
172
|
175
|
193
|
195
|
213
|
227
|
294
|
325
|
355
|
440
|
580
|
620
|
785
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
重量(kg)
|
4
|
5
|
6
|
11
|
14
|
19
|
27
|
32
|
43
|
53
|
110
|
200
|
330
|
480
|
700
|
型号
|
WJ44H-40
|
压力等级
|
PN40
|
口径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
H
|
166
|
166
|
172
|
175
|
193
|
195
|
213
|
227
|
294
|
325
|
355
|
440
|
580
|
620
|
785
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
重量(kg)
|
4
|
5
|
6
|
11
|
14
|
20
|
28
|
33
|
45
|
55
|
120
|
210
|
350
|
500
|
730
|
|
