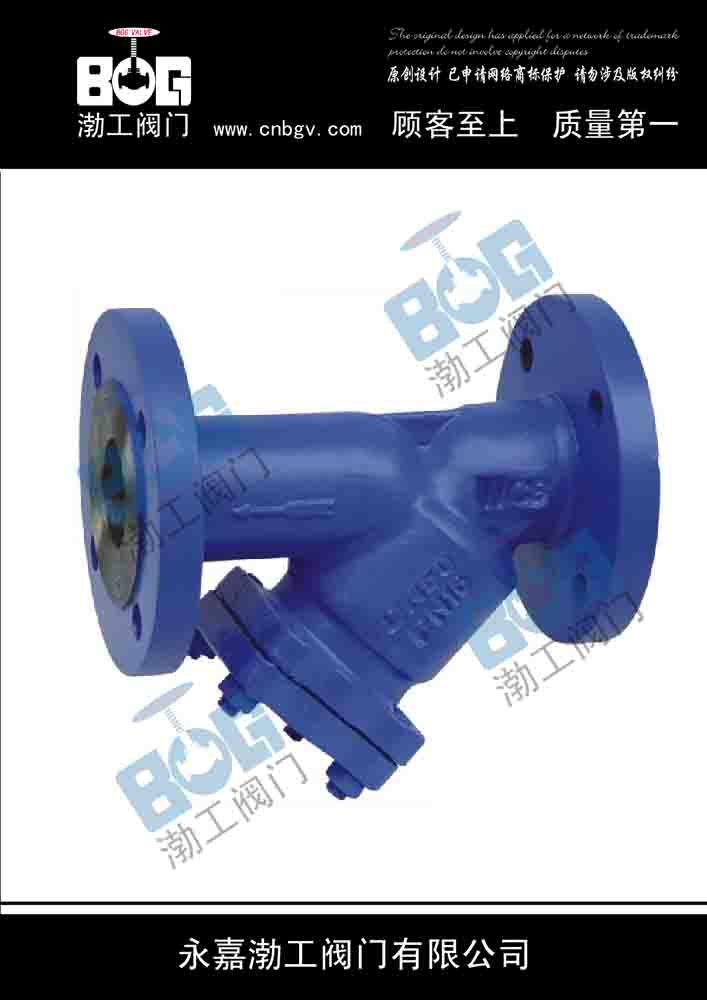

德标Y型过滤器是除去液体中含有固形物的小型设备，可保护压缩机、泵和其它设备及仪表等正常工作和运转，达到稳定工艺过程、保障安全的作用,另外对提高产品质量也有着十分重量的意义。
德标Y型过滤器如盖部需要排污孔（M）规格如下:
|
DN15-20
|
M10×1.5
|
|
DN25-32
|
M12×1.5
|
|
DN40-80
|
M20×1.5
|
|
DN100-150
|
M27×1.5
|
|
DN200-300
|
M33×1.5
|
|
DN350以上
|
M48×2
|
德标Y型过滤器产品零部件材质:
|
序号
|
名称
|
材质
|
|
1
|
阀体
|
WCB CF8. CF8W . CF3. CF3W
|
|
2
|
过滤网
|
1Cr18Ni9TioCr18Ni12Mo2Ti
|
|
3
|
阀盖
|
WCB CF8. CF8W . CF3. CF3W
|
|
4
|
双头螺栓
|
1Cr18Ni9Ti 1Cr18Ni9Ti 35Cr1Molv 25Cr2Molv
|
|
5
|
六角螺母
|
1Cr18Ni9Ti 1Cr18Ni9Ti 35Cr1Molv 25Cr2Molv
|
德标Y型过滤器产品过滤网目数:
|
双层不锈钢过滤网规格
|
|
水介质Water Media
|
20-40目
|
|
气介质Gas medium
|
40-120目
|
|
油介质oil medium
|
10-160目
|
德标Y型过滤器产品主要阀体尺寸重量:
|
公称通径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
1100
|
|
H
|
85
|
95
|
110
|
125
|
145
|
155
|
175
|
210
|
230
|
270
|
300
|
385
|
535
|
680
|
680
|
780
|
|
Kv
|
7
|
11
|
18
|
26
|
37
|
60
|
100
|
150
|
230
|
330
|
400
|
650
|
1200
|
1900
|
1850
|
2890
|
|
PN16重量（Kg)
|
3.0
|
4
|
5
|
7
|
9
|
12
|
16
|
21
|
30
|
43
|
61
|
121
|
154
|
255
|
358
|
485
|
|
PN25重量（Kg)
|
3.5
|
4
|
5.5
|
7
|
9
|
12
|
16
|
21
|
32
|
47
|
64
|
144
|
178
|
285
|
378
|
500
|
|
PN40重量（Kg)
|
4
|
5
|
6
|
8
|
10
|
13
|
19
|
24.5
|
35
|
51
|
71
|
144
|
178
|
285
|
420
|
520
|
德标Y型过滤器工作原理：
过滤器是输送介质管道上不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。氧气过滤器使受到污染的空气被洁净到生产、生活所需要的状态，也就是使空气达到一定的洁净度。液体过滤器使受到污染的液体被洁净到生产、生活所需要的状态，也就是使液体达到一定的洁净度。水锤吸纳器舛壳、内气囊(高级膈成橡胶)及孔管等组成。适用于工矿、企业、高层建筑、电站等种类给排水系统中。RM-8000型隔膜气囊式水锤吸纳器在无需阻止水流的条件下，具有超卓的水击吸收力，有效地吸纳水锤。不锈钢过滤器广泛用于蒸汽、空气、水、油品，等多种介质的管线中;保护管线系统各种设备、水泵、阀门等;免受管道内铁锈、焊碴等杂质，带来的堵塞和损坏。不锈钢过滤器抗污性强，排污方便，流通面积大，压力损失小，结构简单，体积小，重量轻。过滤网材质均为不锈钢，耐腐蚀性强，使用寿命长。Y型过滤器输送介质的管道系统不可缺少的一种过滤装置，Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。Y型过滤器具有结构先进，阻力小，排污方便等特点。Y型拉杆伸缩过滤器采用新型的设计，把Y型过滤器与伸缩接头组合，结构简单，使用方便，解决了各种不同标准产品的法兰间长度不同而造成固定管道上安装不便的缺陷，拉杆伸缩过滤器主要用于高层建设、多层建筑或工厂内给排水配管，通常安装于减压阀、泄压阀、定水位阀或其它主要设备的进口端，安装了拉杆伸缩过滤器后便于削除管道杂物或安装拆卸以保证阀类或设备之正常使用。篮式过滤器除去液体中含有少量固形物的小型设备，可保护压缩机、泵和其它设备及仪表等正常工作；也是提高产品纯度、净化气体的小型设备。因此，篮式过滤器广泛应用于石油、化工、化纤、医药、食品等工业。篮式过滤器有壳体、排污盖、滤芯、滤网、螺栓等组成。T型过滤器广泛应用于蒸汽、空气、水、油品等多种介质的管线中，保护管线系统上各种设备，如水泵、阀门等，免受管道内的铁锈、焊渣等杂物带来对管道的堵塞和损坏。T型过滤器具有抗污性能强，排污方便，流通面积大，压力损失小，结构简单，体积小等特点；T型过滤器的过滤网材质均是不锈钢，耐腐蚀性强，使用寿命长；T型过滤器还分直流式和折流式，过滤网的密度有10目－120目，温度0~450℃，可根据用户需要选用。
