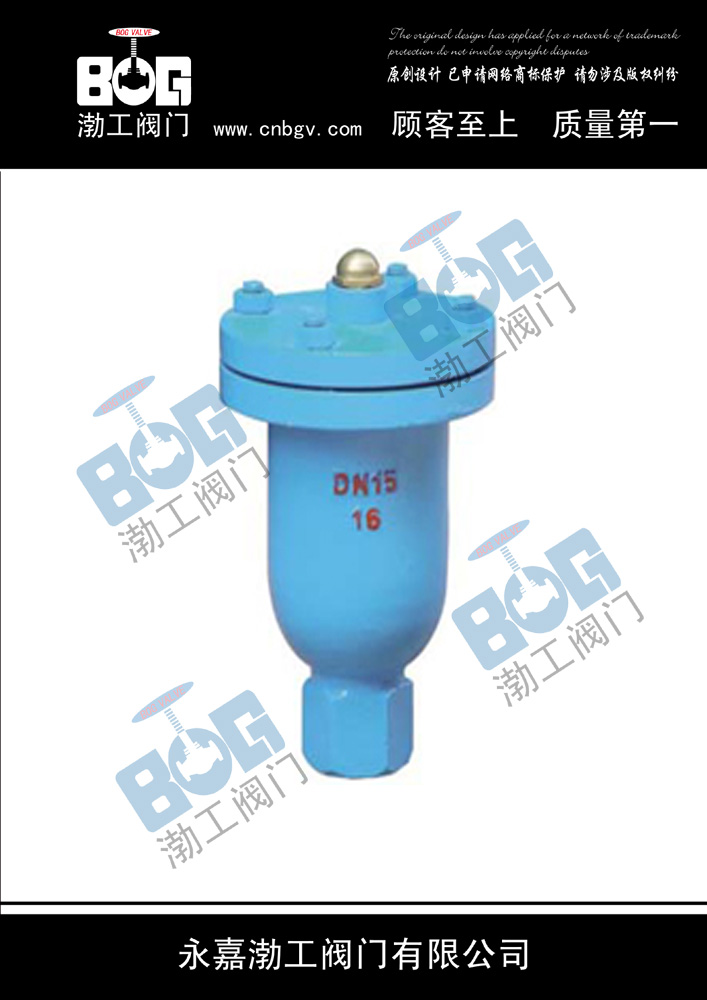

QB1丝扣排气阀概述
-
本阀为圆桶式阀体，其内部结构主要有不锈钢浮球。本阀分为丝扣式和法兰式两种排气阀，适用与工作温度≤80℃的管路上，作为排除管路内气体的设备
QB1快速排气阀工作原理
管内开始注水时，浮球会慢慢向上浮起，此时本阀已进行排气。当达到一定压力的时候，浮球紧顶住橡胶圈，说明空气已全部从排气嘴排出。
QB1快速排气阀工作原理：
排气状态时，浮筒由于重力作用，将杠杆的一端向下拉下，这时杠杆处于倾斜状态，在杠杆与排气孔接触部分出现空隙，空气就通过此空隙由排气孔排出，随着空气的排出，水位上升，浮筒在水的浮力作用下向上浮起，杠杆上的密封端面逐渐压上排气孔，直至整个排气孔被完全堵住。排气阀这时就完全处于封闭状态。单口排气阀的优点： 1.排气阀的浮筒采用低密度的PP材料，此材料即使长时间在高温水的浸泡下也不会产生变形。不会造成浮筒活动困难。
2.浮筒杠杆采用硬质塑料，杠杆与浮筒和支座之间的联接都采用活动联接，故不会在长期运行时产生锈蚀，导致系统不能工作而发生漏水。
3.杠杆的密封端面部分是采用弹簧支撑，可以随杠杆的运动相应伸缩，保证在不排气的情况下的密封性。
QB1丝扣排气阀的技术参数
材质: 黄铜,铸铁,球铁，铸钢
公称通径：DN15-DN25
介质: 水
公称压力：PN10 PN16 PN25
QB1丝扣排气阀的安装：
1.自动排气阀必须垂直安装，即必须保证其内部的浮筒处于垂直状态，一面影响排气；
2.自动排气阀在安装时，最好跟隔断阀一起安装，这样当需要拆下排气阀时进行检修时，能保证系统的密闭，水不致外流；
3.自动排气阀一般安装在系统的最高点，有利于提高排气效率。
