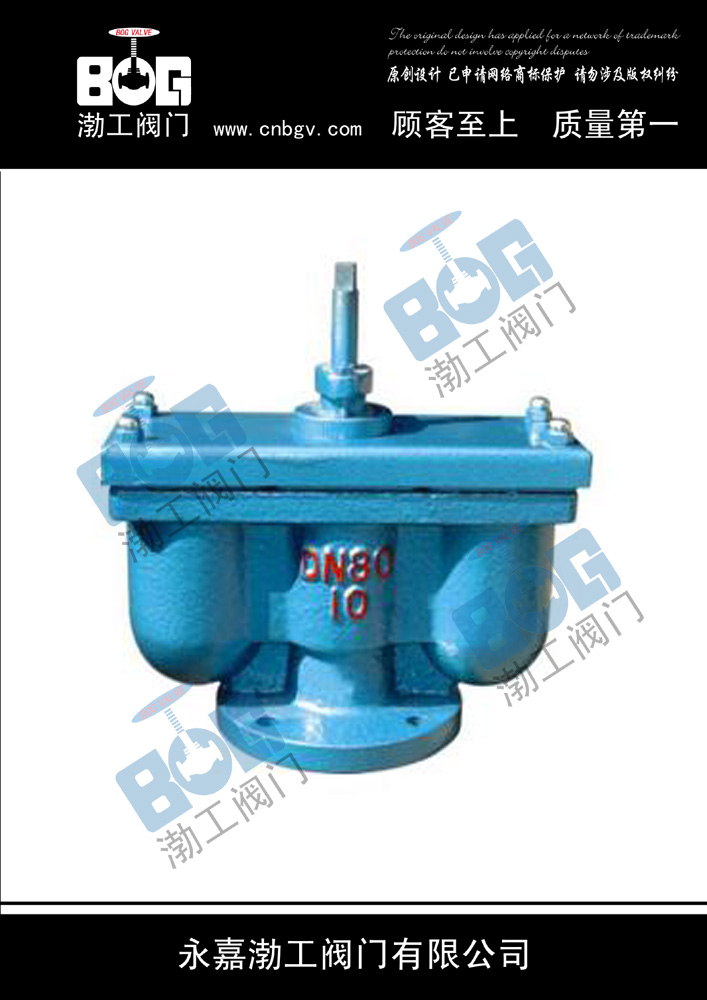

QB2双口排气阀产品概述:
本排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。当需要排出管道内的气体时,应逆时针方向旋转阀杆,使其阀杆连同阀门上升,使管道内的空气在水的压强作用下进入体腔内,并从排气嘴排出,随之管道内的水充满体腔内,使浮球在水的浮力作用下,向上移动将排气嘴堵塞,达到自行密封,管道在正常行中,水中的空气在压强的作用下,不断排入排气阀的体腔上部,迫使浮球下降,离开原来密封位置,这时空气又从排气嘴排出,随之,浮球又恢复到原来位置自密封,因此,排气阀在正常工作中阀门始终是开着的,浮球不断重复上述动作,空气不断排出,当需要检修或清扫体腔时,应将阀门关闭。本排气阀,顺时针旋转阀杆时为关闭。
注意事项:
(1)注:D>350mm管道请选单口排气阀(QB1-10)。
(2)安装双口排气阀,底下一定要安装一只保护阀门、球阀(Q41F-16),以免检修停水。
(3)如需方要求排气阀法兰大小尺寸如变动,请在合同上注明法兰连接尺寸。
QB2双口排气阀用途及主要性能规范:
本阀适用于温度不超过100℃的水,热水管道上使管道内的空气全部排出。
QB2双口排气阀主要尺寸
公称通径
|
QB2法兰双口型主要尺寸( mm )
|
双口法兰式适用介质
|
D
|
H
|
H1
|
L
|
40
|
145
|
355
|
215
|
370
|
水
|
50
|
160
|
355
|
215
|
370
|
水
|
75
|
195
|
360
|
225
|
430
|
水
|
100
|
215
|
360
|
225
|
430
|
水
|
150
|
280
|
380
|
230
|
510
|
水
|
200
|
335
|
430
|
320
|
680
|
水
|
300
|
390
|
540
|
360
|
825
|
水
|
