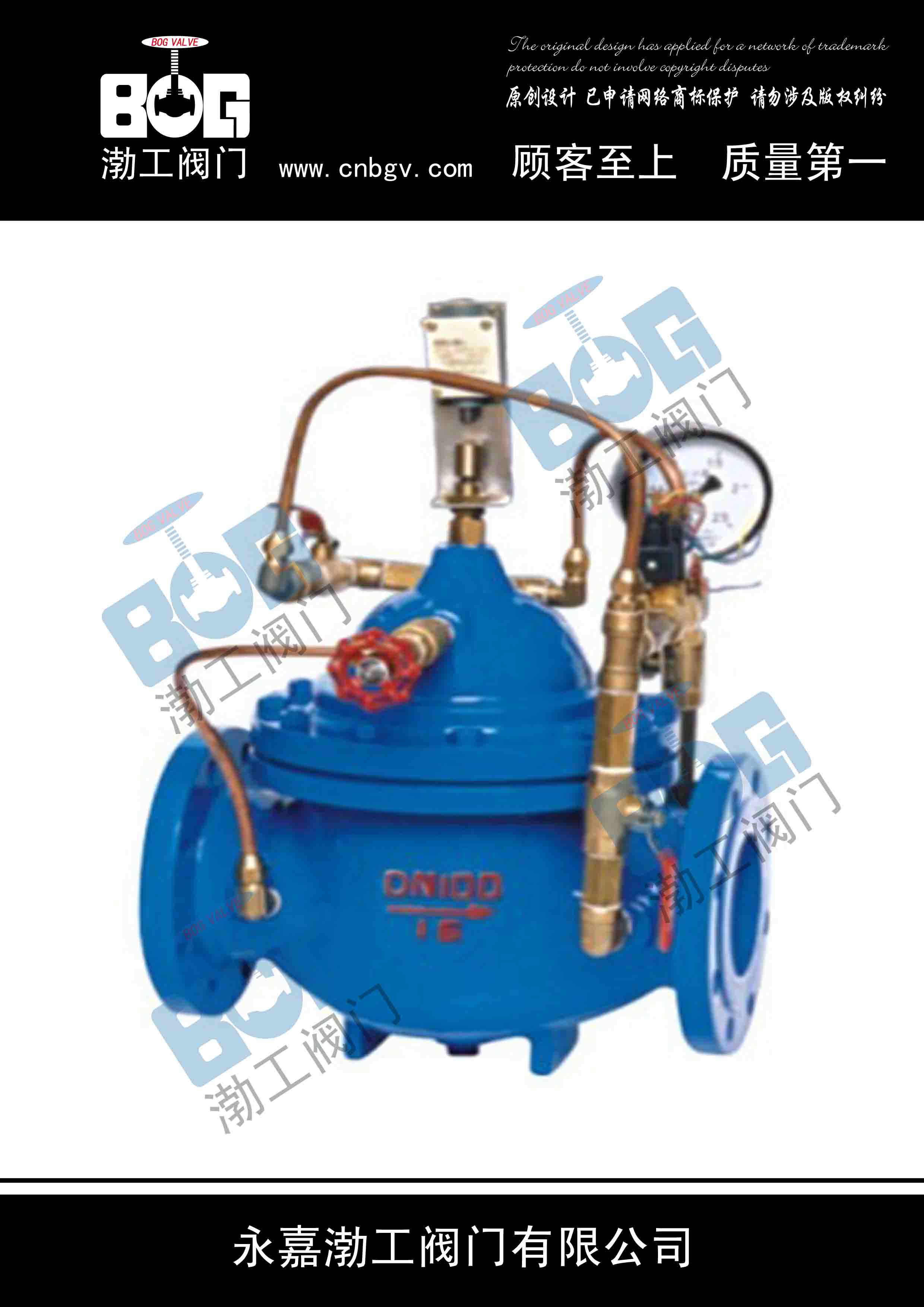

700X水泵控制阀结构特点：
1、消除水锤可靠性高。缓闭装置启、闭均与主罚版连锁动作；自动实现速闭，不受水泵实际流量、扬程波动的影响，不需速闭时间计算；不需专业技术人员现场调整；不需任何电器以及油压元件，故障点少。
2、消除水锤效果好。将速闭、缓闭以及水锤吸纳器三种消除谁吹的技术原理一体化设计，使停泵水锤压力减弱到最低极限。
3、阀门操作维护方便。只需操作水泵电机启动器的启闭按钮，阀门即按照水泵操作规程实现自动开闭。关键零件均选用优质材料，基本无需维护。
4、节能效果好。采用流线型、款阀体及最新专利技术设计，与进口同类产品相比较，阻力损失降低50%以上。
700X水泵控制阀主要尺寸及重量：
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
|
L
|
203
|
216
|
241
|
292
|
330
|
356
|
495
|
622
|
698
|
787
|
914
|
978
|
|
H1
|
160
|
180
|
200
|
270
|
310
|
320
|
370
|
430
|
480
|
525
|
580
|
635
|
|
H
|
395
|
405
|
430
|
510
|
560
|
585
|
675
|
730
|
760
|
840
|
910
|
910
|
一般注意事项：
1、安装前，请先检查主阀各部件是否完好，坚固件齐全，无松动。
2、检查各连接管路完好，接头紧固。
3、保证最低动作压力符合技术参数要求。
4、最佳的安装方式是将主阀安装于水平管道上，阀盖朝上。
5、若将主阀安装于阴井内，应留一定空间备技术人员检修。
6、安装时，请注意阀体外箭头指示方向，不得反装。
7、如要进行调压及观测工作压力，须在进出口端装压力表。
8、用于消防要定期启动检查，防止产生水垢，造成阀门失灵。
特别注意事项：
1、安装时，注意检查清洗管道，不得有焊渣、螺栓等异物。
2、管道安装应按有关规范要求装设进排气阀等装置，保证不产生水柱中断。
3、阀门进口段不得安装柔性接头或管道伸缩器。
4、有可能产生水锤危害的泵站，应进行停泵水锤计算。
1、手动操作检验：
（1）启泵观察各关键有无漏水，阀门进出口压力是否正常。
（2）打开，控制阀（14）关闭；排空阀（15）关闭，再将排空阀（7）打开，则有空气或水排出，说明阀板正在打开；阀板开启到位，排空阀（7）没有水流出，则证明法办正在打开；阀板开启到位，排空阀（7）没有水流出，则证明膜片活塞缸完好；排空阀（7）仍有水流出，则膜片损坏。
（3）阀门手动关闭：将旁通管道上的控制阀（2）关闭，控制阀（14）打开，排气阀（7）关闭，再将排空阀（15）打开，则有水排出，缓闭阀板推动主阀板关闭；在没有水排出时，表明阀板已完全关闭。如果阀板关闭后排空阀（15）仍有水流出，则可知膜片座（缸体）的通套已泄露（即通套上的“O”型密封圈已损坏）。
从以上两个启闭动作可检验阀杆动作是否两伙可靠。阀板的关闭严密性可检查阀板关闭后是否还有水流声或观察管道流量计。
2、停泵缓闭时间调整：
停泵缓闭时间可通过调节旁通管上的控制阀（14）的开度来调节，应先将控制阀调笑，延长缓闭时间。入缓闭时间太长，则将控制阀（14）的开度增大，或增大连接管路口径；或缓闭时间太短，则可将控制阀（14）的开度调小。
