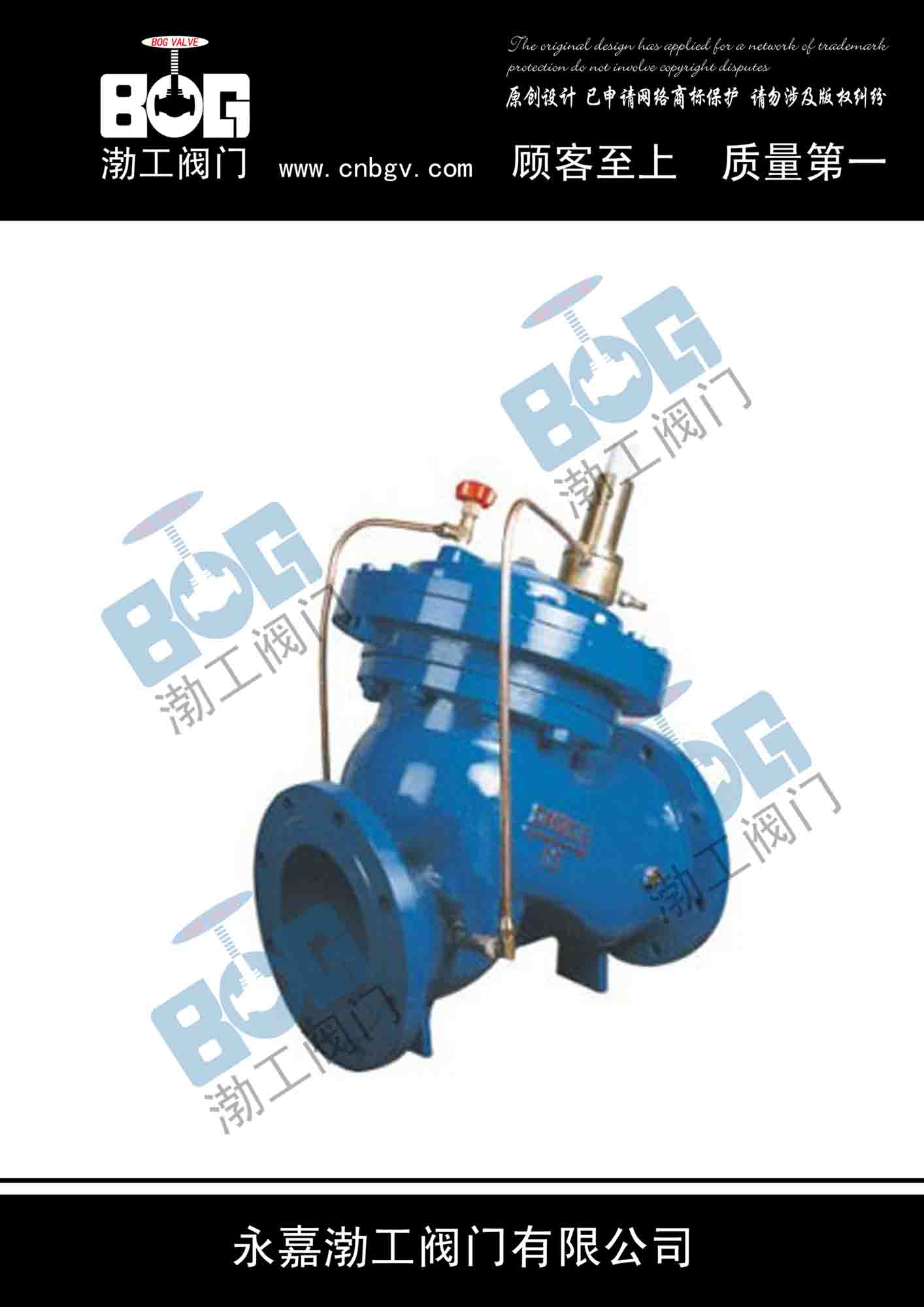

DY30AX缓开缓闭多功能止回阀有阀体、阀盖、阀瓣、阀杆、弹簧、导阀等零件组成。上阀盖与下阀盖之间为隔膜腔,隔膜腔内设隔膜,隔膜与中心轴连接,中心轴另一端连接阀门,阀门与阀座接触。水容器与上阀盖进水、出水控制孔连通,水容器与上阀盖出水为节流连通,水容器与上阀盖进水为单向连通。该阀快速开启,反应迅速;快速关闭,防止水锤产生。无水质要求,可用于污水、清水及原水系统。
DY30AX缓开缓闭多功能止回阀主要零件材料
零件名称
|
材质
|
阀体、阀盖
|
铸铁、铸钢、不锈钢
|
阀杆
|
铬不锈钢
|
阀瓣
|
碳钢、不锈钢+丁腈橡胶
|
O形圈
|
丁腈橡胶
|
弹簧
|
不锈钢
|
DY30AX缓开缓闭多功能止回阀主要技术性能
多功能止回阀主阀体采用Y型双腔膜片式结构,密封副为软密封,与管道的连接形式为法兰连接,法兰连接尺寸按国家标准GB/T17241.6执行。
多功能止回阀由阀体、阀盖、隔离盘、中心轴、导向套、铜套、大(小)阀座、大(小)阀瓣、膜片、膜片压板及先导阀和控制管路等主要零部件组成,通过控制阀瓣的上下运动来实现阀门的启闭。结构示意图如图1。
3.多功能止回阀能保证阀门能与水泵联锁,可实现离心水泵的闭阀启动功能。
4.主阀体采用半流道Y型设计,水流阻力小,阀门水头损在1m水柱以下(在流速为2m/s左右。)
5. 可缓闭
6. 多功能止回阀密封效果良好,保证阀门泄漏量为零泄漏,密封试验按国家标准执行。
7.多功能止回阀在阀门发生膜片破裂和内漏时,能够不从管线上拆卸下来维修。拆开阀盖、膜片压板和部分控制管路,即可更换膜片。如在使用一段时间后阀门出现内漏或运动卡阻,只需拆开隔离盘即可更换O形密封圈和阀瓣密封圈,维修十分方便。
8. 阀门的关键部件膜片,采用美国进口的具有立体网状结构的尼龙强化橡胶。确保阀门有较长的使用寿命。公司进口膜片资料附后。
9. 铸件采用先进的铸造工艺铸造,有良好的表面涂漆,涂漆方式采用烤漆,涂漆颜色由买方确定。
DY30AX缓开缓闭多功能止回阀结构尺寸:
DN
|
L
|
H
|
D
|
D1
|
n-d
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
50
|
203
|
293
|
165
|
165
|
165
|
125
|
125
|
125
|
4-18
|
4-18
|
4-18
|
65
|
216
|
328
|
185
|
185
|
185
|
145
|
145
|
145
|
4-18
|
4-18
|
8-18
|
80
|
248
|
364
|
200
|
200
|
200
|
160
|
160
|
160
|
8-18
|
8-18
|
8-18
|
100
|
283
|
418
|
220
|
220
|
235
|
180
|
180
|
190
|
8-18
|
8-18
|
8-22
|
125
|
330
|
481
|
250
|
250
|
270
|
210
|
210
|
220
|
8-18
|
8-18
|
8-22
|
150
|
356
|
543
|
285
|
285
|
300
|
240
|
240
|
250
|
8-22
|
8-22
|
8-26
|
200
|
450
|
673
|
340
|
340
|
360
|
295
|
295
|
310
|
8-22
|
12-22
|
8-26
|
250
|
540
|
792
|
395
|
405
|
425
|
350
|
355
|
370
|
12-22
|
12-26
|
12-26
|
300
|
570
|
927
|
445
|
460
|
485
|
400
|
410
|
430
|
12-22
|
12-26
|
12-30
|
350
|
635
|
957
|
505
|
520
|
555
|
460
|
470
|
490
|
16-22
|
16-26
|
16-30
|
400
|
700
|
1188
|
565
|
580
|
620
|
515
|
525
|
550
|
16-26
|
16-30
|
16-33
|
450
|
770
|
1218
|
615
|
640
|
670
|
565
|
585
|
600
|
20-26
|
20-30
|
16-36
|
500
|
810
|
1256
|
670
|
715
|
730
|
620
|
650
|
660
|
20-26
|
20-33
|
20-36
|
600
|
900
|
1600
|
780
|
840
|
|
725
|
770
|
|
20-33
|
20-36
|
20-36
|
700
|
980
|
1750
|
895
|
910
|
|
840
|
840
|
|
24-30
|
24-36
|
|
DY30AX缓开缓闭多功能止回阀应用范围
1、适用于清水、原水(含泥砂)、污水、海水、油品等系统。
2、工作压力(MPa):PN1.0、1.6、2.5、4.0
3、使用温度:﹣10℃~130℃
4、通径:DN200~DN1000mm
5、酸碱度:强酸、强碱浓溶液除外均可用(PH值在5-10之间)。
6、产品主要零部件采用不锈钢、球铁。密封圈全部采用进口橡胶原料,根据温度选用,不同材料;且阀门主体内外腔经过环氧树脂喷涂处理。耐磨损、防腐蚀、不易锈蚀,
不会造成污染物生成,无放射性,不会影响和危害环境及破坏生态平衡。
