Q41F46衬氟法兰球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46)，故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门，实现对生产过程中酸、碱等强腐蚀介质的调节或切断，在水处理过程控制中使用效果最明显。
Q41F46衬氟法兰球阀产品特点
1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质
2、采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护
3、启闭件球件与阀杆铸(锻)为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性
4、结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏
5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件，其中三片球阀允许主阀体与两侧阀体分离，可实现在线快速更换、维修
【执行标准】
设计标准：GB12237
结构长度：GB12221
法兰标准：JB/T79-94 GB9113.1-26
检验试验：JB/T9092-99
|
型号
|
Q41F46-10
|
Q41F46-16
|
Q41F46-10C
|
Q41F46-16C
|
|
工作压力(MPa)
|
1.0
|
1.6
|
1.0
|
1.6
|
|
适用温度(℃)
|
-10～150
|
-20～150
|
|
适用介质
|
腐蚀性介质
|
|
材料
|
阀体
|
铸铁内衬聚四氟乙烯
|
铸钢内衬聚四氟乙烯
|
|
球体
|
铸钢外包聚四氟乙烯
|
|
密封圈
|
增强聚四氟乙烯
|
聚四氟乙烯
|
|
填料
|
聚四氟乙烯
|
|
公称通径
|

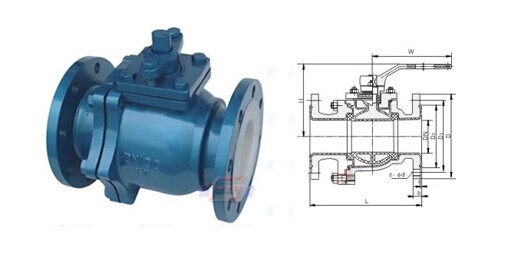

PN1.6(MPa)主要外形尺寸和连接尺寸(mm)
|
参考值
|
|
DN
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Φd
|
H1
|
Do
|
|
15
|
130
|
95
|
65
|
45
|
3
|
14
|
4-Φ14
|
95
|
140
|
|
20
|
140
|
105
|
75
|
55
|
3
|
14
|
4-Φ14
|
98
|
150
|
|
25
|
150
|
115
|
85
|
65
|
3
|
16
|
4-Φ14
|
113
|
150
|
|
32
|
165
|
135
|
100
|
78
|
3
|
18
|
4-Φ18
|
130
|
180
|
|
40
|
180
|
145
|
110
|
85
|
3
|
18
|
4-Φ18
|
135
|
200
|
|
50
|
200
|
160
|
125
|
100
|
3.5
|
20
|
4-Φ18
|
140
|
220
|
|
65
|
220
|
180
|
145
|
120
|
3.5
|
20
|
4-Φ18
|
145
|
280
|
|
80
|
250
|
195
|
160
|
135
|
4
|
22
|
8-Φ18
|
205
|
320
|
|
100
|
280
|
215
|
180
|
155
|
4
|
24
|
8-Φ18
|
230
|
380
|
|
125
|
320
|
245
|
210
|
185
|
4
|
26
|
8-Φ18
|
252
|
500
|
|
150
|
360
|
280
|
240
|
210
|
4
|
28
|
8-Φ23
|
283
|
600
|
|
200
|
400
|
335
|
295
|
265
|
5
|
30
|
8-Φ23
|
325
|
750
|
|
250
|
450
|
405
|
355
|
320
|
5
|
34
|
12-Φ26
|
370
|
900
|
