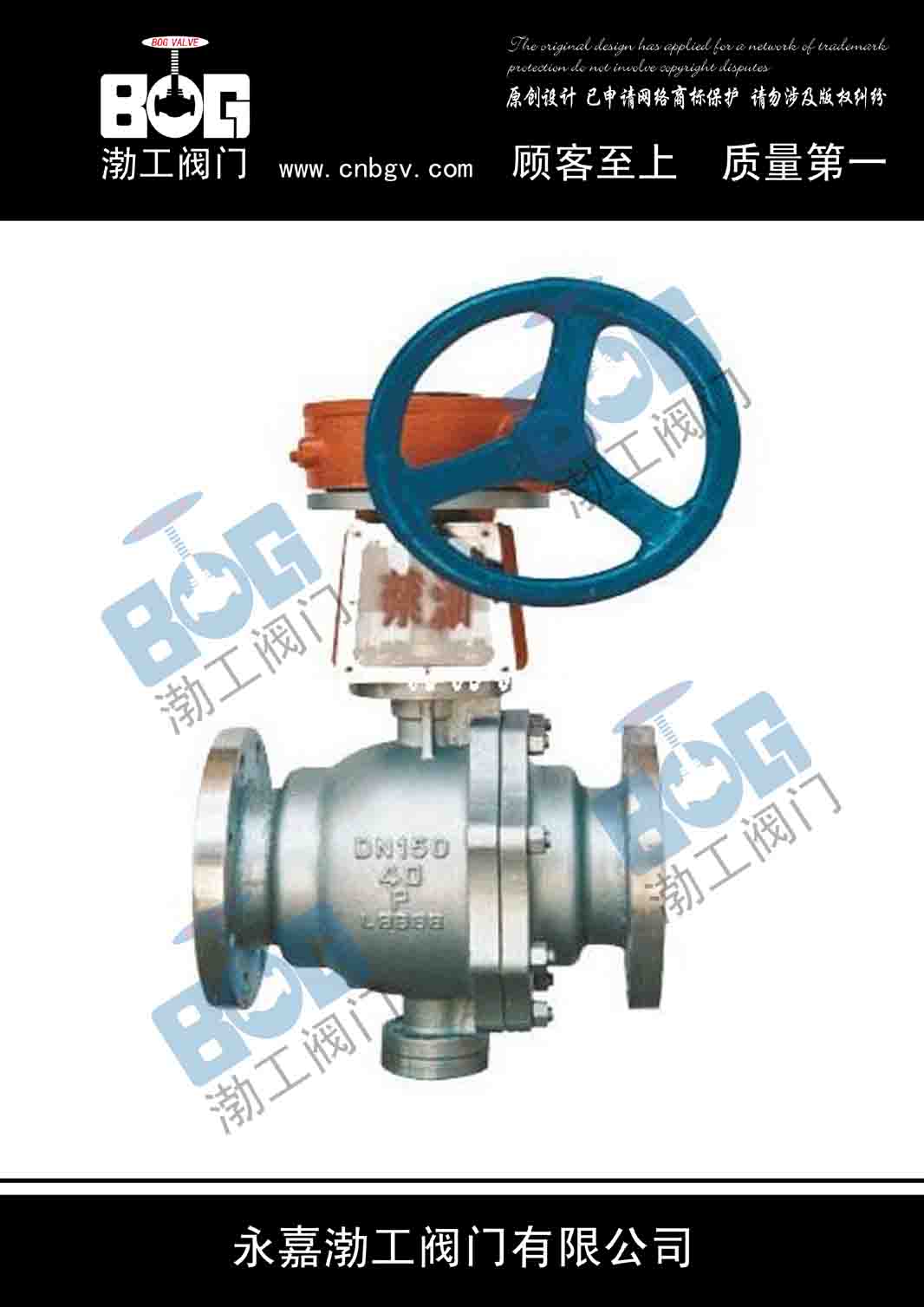

QY41F不锈钢氧气球阀是本公司专业制造产品之一，欢迎新老客户前来咨询及采购，感谢各位对渤工阀门的鼎力支持！电话：0577-67367855，传真：0577-67367855 QQ:303545087 公司网站：www.bgv888.com
QY41F不锈钢氧气球阀执行标准
设计与制造:GB122237
结构长度:GB12221
法兰尺寸:GB9113 JB79
压力-温度:GB9131
试验-检验:GB/T13927 JB/T9092
QY41F不锈钢氧气球阀压力试验 Pressure Test
|
公称压力NominalPressure
|
1.6
|
2.5
|
4.0
|
|
强度试验
Shell Test
|
2.4
|
3.8
|
6.0
|
|
水密封试验
Water Seal Test
|
1.8
|
2.8
|
4.4
|
|
气密封试验
Air Seal Test
|
0.4-0.7
|
QY41F不锈钢氧气球阀主要零件材料及性能 Main Part Materials and Property
|
阀体
Body
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8
|
CF3
|
ZG1Cr18Ni12Mo2Ti
|
CF8M
|
CF3M
|
|
球体 阀杆
Ball Stem
|
2Cr13
|
1Cr18Ni9Ti
|
304
|
304L
|
1Cr18Ni12Mo2Ti
|
316
|
316L
|
|
阀 座
Seat
|
聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
|
|
垫片
Shim
|
聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
|
|
阀杆座
Stem Seat
|
聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
|
|
填料
Packing
|
聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite
|
|
填料压盖
Gland
|
WCB
|
1Cr18Ni9Ti
|
304
|
304L
|
1Cr18Ni12Mo2Ti
|
316
|
316L
|
|
温度
Temperature
|
-29～150（聚四氟乙烯 PTFE） -29～200（加玻纤增强聚四氟乙烯 PTFE+GLASS） -29～300（对位聚笨 PPL）
|
|
介质
Medium
|
水 蒸汽 油品
Water steam
Oil goods
|
硝酸类 Nitric Acid
|
强氧化介质
strongey oxidable medium
|
醋酸类 Acetic Acid
|
尿素类 Urea
|
|
