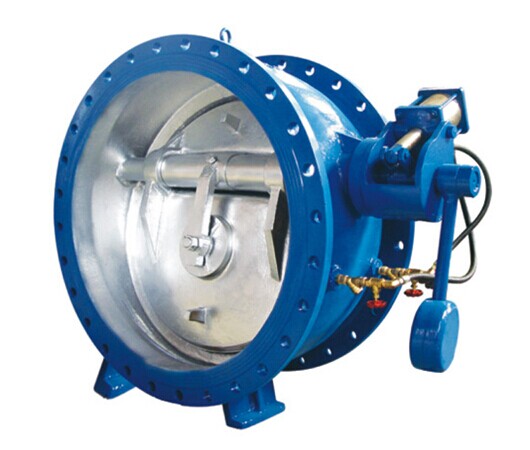

BFDZ701液力自动阀工作原理：
本阀主要由阀体、蝶板、调节阀、缓冲液压缸等组成。外部由调节阀连接。当水泵启动时，阀板在进口端水力和驱动液压缸下腔水力作用下缓慢开启至全开。关闭时介质回流推动阀板和活塞上腔回水压力的作用下迅速关闭90%截断大部分水流，再由缓闭液压缸阻尼进行缓闭，减弱回水压力的冲击，消除破坏性水锤。
BFDZ701液力自动阀主要特点：
1、 流阻小，其流阻系数为0.1-0.7，节能效果显著。
2、 消除水锤可靠，缓闭装置与主阀板联锁启闭，自动实现速闭，不受水泵实际流量和扬程变化的影响，不需计算速闭时间，不需专业人员现场调整，无需电器元件和外接动力，故障点少。
3、 密封副摩擦力矩极小，采用斜置密封副三维偏心结构，椭圆形阀板被斜置成75°，它缩短了密封圆浮距离，降低限摩擦力矩，达到最佳的密封效果。
4、 密封可靠、零泄漏，采用国内外首创的软硬双重密封结构，其中软硬密封副具有防泥沙和压力自动补偿功能，以最小的摩擦力矩，达到最佳的密封效果。
5、 实现关阀启泵，启泵后该阀进口压力要达到预定值后，阀门才开启，可达到最小启泵电流，确保电机和电控设施安全。
6、 操作维护简单，只需开启或关闭水泵机组电源，阀门即按照水泵操作规程自动完成整个过程，液压缸内的零件检修可在机器正常工作的同时进行，关键零件均选用优质材料。
7、 占地空间小，降低土建成本。
BFDZ701液力自动阀产品介绍：
液力自动阀BFDZ701、BFDZ702、BFDZ703、BFDZ704吸纳微阻缓闭止回阀、液控蝶阀、多功能水力控制阀的基础上研制而成的最新产品。它兼具电动闸阀、电动蝶阀以及止回阀的功能，并通过快关和缓闭的动件来消除水锤危害，保护水泵及管网系统安全。液力自动阀主要用于自动化给排水泵站的离心泵、混流泵出水管上。可广泛用于电力、冶金、石化、水司、市政、环保等行业供水系统。清水、污水、原水、海水、油品。
BFDZ701液力自动阀主要零件材料：
|
零件名称
|
阀体
|
阀心
|
阀轴
|
密封面
|
填料
|
|
材料名称
|
球墨铸铁
|
球墨铸铁
|
不锈钢
|
丁腈橡胶
|
O形密封圈
柔性石墨
|
|
碳钢
|
碳钢
|
|
不锈钢
|
不锈钢
|
BFDZ701液力自动阀主要技术参数：
|
名称
|
公称通径(mm)
|
适用温度℃
|
适用介质
|
流阻系数
|
最低工作压力（Mpa）
|
|
参数
|
DN150-DN2000
|
0-120
|
泥污、污水
油品、海水
|
0.3-1.1
|
》0.1
|
|
名称
|
关阀时间(可调)
|
开阀时间(可调)
|
结构长度标准
|
法兰标准
|
泄漏量
|
|
参数
|
快关1-3秒
慢关5-90秒
|
20-60秒
|
GB2221-89
|
GB/T79-94
|
GB/T13927
|
BFDZ701液力自动阀主要连接尺寸：
|
150
|
285
|
240
|
210
|
8-φ22
|
65
|
|
200
|
340
|
295
|
230
|
8-φ22
|
75
|
|
250
|
395
|
350
|
250
|
12-φ23
|
100
|
|
300
|
445
|
400
|
270
|
12-φ22
|
150
|
|
350
|
505
|
460
|
290
|
16-φ22
|
180
|
|
400
|
565
|
515
|
310
|
16-φ27
|
220
|
|
450
|
615
|
565
|
330
|
20-φ26
|
265
|
|
500
|
670
|
620
|
350
|
20-φ26
|
290
|
|
600
|
780
|
725
|
390
|
20-φ30
|
480
|
|
700
|
895
|
840
|
430
|
24-φ30
|
830
|
|
800
|
1015
|
950
|
470
|
24-φ33
|
1280
|
|
900
|
1115
|
1050
|
510
|
28-φ33
|
1620
|
|
1000
|
1230
|
1160
|
550
|
28-φ36
|
1820
|
|
1200
|
1455
|
1380
|
630
|
32-φ39
|
2350
|
|
1400
|
1675
|
1590
|
710
|
36-φ42
|
2800
|
|
1600
|
1915
|
1820
|
790
|
40-φ48
|
5200
|
|
1800
|
2115
|
2020
|
870
|
44-φ48
|
6050
|
|
2000
|
2325
|
2230
|
950
|
48-φ48
|
7300
|
|
2200
|
2550
|
2440
|
1000
|
52-φ62
|
8850
|
|
2400
|
2760
|
2650
|
1100
|
56-φ56
|
10800
|
