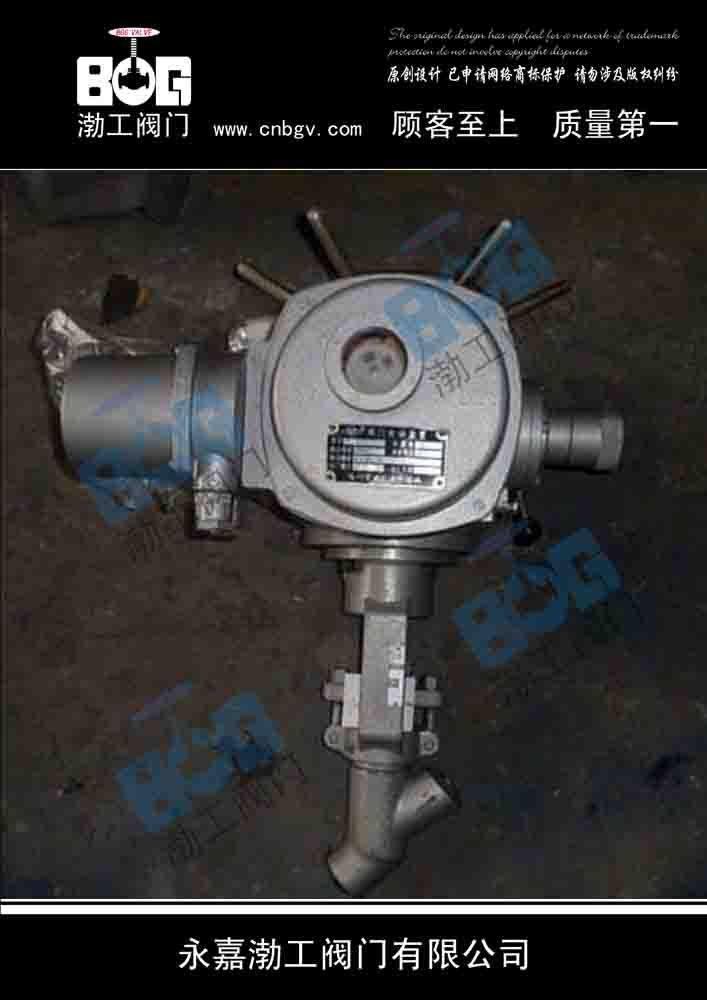

J965Y直流式电动焊接截止阀设计采用标准
1、设计制造JB3595规定。
2、结构长度按JB3595规定或按用户要求。
3、连接端按JB3595规定或按用户要求。
4、阀门检查和试验按JB3595规定。
J965Y直流式电动焊接截止阀主要零件材料
零件名称 材料牌号
阀体 WCB WC6 WC9
活塞 A105 WC6 WC9
阀盖 25 12Cr1MoVA
阀杆 1Cr17Ni2 20Cr1Mo1V1A
密封环 05F 05F 柔性石墨
四开环 1Cr13 20CrMOIVIA
填料 BSP-600 BSP-600
支架 WCB WCB
阀杆螺母 ZQAL9-4 ZQAL9-4
J965Y直流式电动焊接截止阀主要性能规范
试验压力(MPa) 公称压力(MPa) 压力级(class) JIS(K)
16.0 20.0 25.0 32.0 900 1500 20K 40K
强度试验 24.0 30.0 37.5 48.0 22.5 39.0 7.5 16.5
密封试验 17.6 22.0 27.5 35.2 16.5 28.6 5.5 12.1
工作温度 ≤425℃
适用介质 水、蒸汽、腐蚀性介质
J965Y直流式电动焊接截止阀性能参数
|
公称通径NPS(in.)
|
主要外形尺寸和连接尺寸(mm)
|
重量(kg)
|
|
D
|
L
|
Lo
|
H
|
Do
|
|
J65Y-1500Lb
|
|
5/2
|
56
|
330
|
130
|
670
|
360
|
45
|
|
3
|
64
|
368
|
140
|
750
|
460
|
70
|
|
4
|
84
|
457
|
170
|
830
|
510
|
110
|
|
5
|
100
|
538
|
185
|
910
|
560
|
129
|
|
6
|
126
|
610
|
190
|
1100
|
610
|
180
|
|
J65Y-2500Lb
|
|
2
|
38
|
310
|
120
|
550
|
300
|
42
|
|
5/2
|
46
|
340
|
130
|
670
|
360
|
72
|
|
3
|
54
|
390
|
147
|
750
|
460
|
81
|
|
4
|
70
|
480
|
170
|
830
|
720
|
130
|
J965Y直流式电动焊接截止阀产品选型
(1)阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
