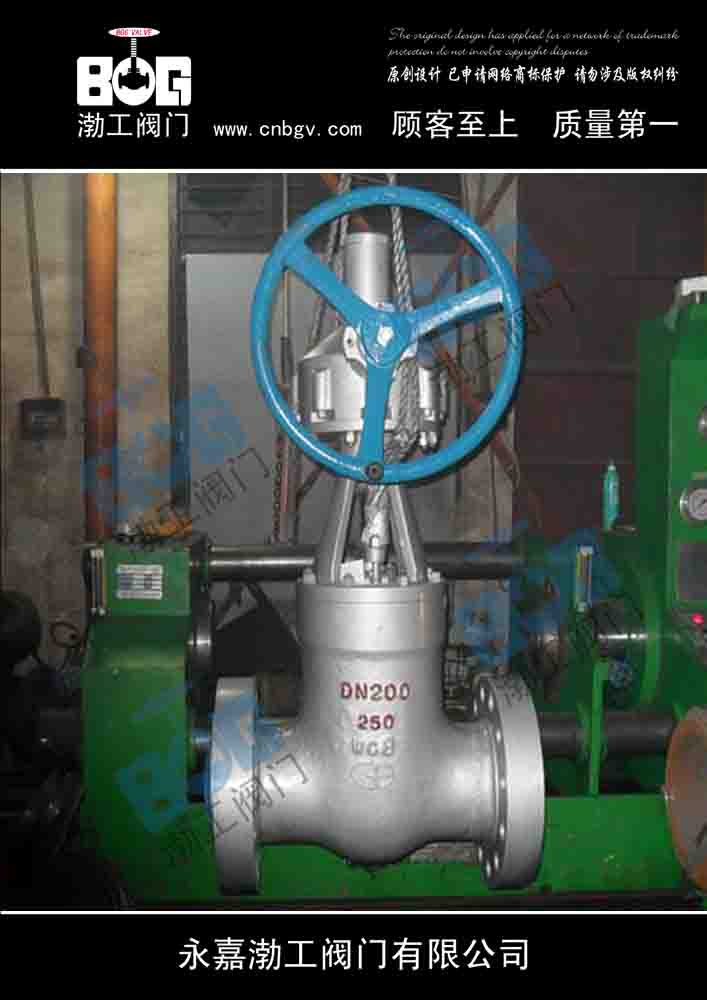

Z541Y伞齿轮高压电站闸阀具有流体阻力小,密封面受冲击侵蚀小,不改变流向,不扰流,压降小,启闭力矩小,结构长度短,工艺性能好和适用的压力、温度范围广等特点,启闭件的运动方向与介质流向垂直(不可作节流阀用),是一种最常用的截断阀,用于截断或接通管路中的介质。
产品名称： API电站闸阀
产品型号 ： Z40Y,Z540Y,Z541Y
产品通经 ： 21/2-22mm
产品压力 ： 1500-2000Lb
Z541Y伞齿轮高压电站闸阀制造验收技术标准
1，制造验收条件按日本火力发电阀门标准E101及ASME B16.34的规定．
2，阀门结构长度按E101,ASME 16.10的规定.
3，阀体焊接坡口按ASME B16.25的规定或按用户提供的连接管尺寸进行配制
Z541Y伞齿轮高压电站闸阀产品介绍：
磅级电站闸阀适用于Class1500～3500Lb、工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上切断或接通介质。适用介质为：水、油品、蒸汽等。闸板与阀座密封面采用司太立-stellite钴基硬质合堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好。
Z541Y伞齿轮高压电站闸阀主要性能规范 Capability Criterion
|
型号
|
公称压力PN(MPa)
|
试验压力ps(MPa)
|
适用介质
|
工作温度(℃)
|
|
强度
|
密封(液)
|
低压密封(气)
|
|
Z441H-25
|
2.5
|
3.8
|
2.8
|
0.6
|
水、蒸汽、油
|
≤400
|
|
Z441H-40
|
4.0
|
6.0
|
4.4
|
0.6
|
≤450
|
|
Z441Y-40I
|
4.0
|
6.0
|
4.4
|
0.6
|
≤550
|
|
Z441Y-40P
|
4.0
|
6.0
|
4.4
|
0.6
|
酸、碱类
|
≤200
|
|
Z441H-64
|
6.4
|
9.6
|
7.0
|
0.6
|
水、蒸汽、油
|
≤450
|
|
Z441Y-64I
GZ441Y-64I
|
6.4
|
9.6
|
7.0
|
0.6
|
≤550
|
|
KZ441Y-64
|
6.4
|
9.6
|
7.0
|
0.6
|
酸性天然气
|
≤130
|
|
Z441H-100
Z441Y-100
|
10.0
|
15.0
|
11.0
|
0.6
|
水、蒸汽、油
|
≤450
|
|
Z441Y-100I
|
10.0
|
15.0
|
11.0
|
0.6
|
≤530
|
Z541Y伞齿轮高压电站闸阀主要零件材料Materials Of main Parts
|
零件名称
|
阀体、阀盖
|
闸 板
|
阀 杆
|
阀杆螺母
|
填 料
|
手 轮
|
|
Z441H-25
Z441H-40
Z441H-64
Z441H-100
|
碳钢
|
碳钢
|
不锈钢优质碳钢
|
铝铁青铜
|
石墨石棉绳、柔性石墨
|
可锻铸铁
|
|
Z441Y-100
|
优质碳钢堆焊硬质合金
|
|
KZ441Y-64
|
318钢
|
聚四氟乙烯
|
|
Z441Y-40I
Z441Y-64I
GZ441Y-64I
|
铬钼钢
|
铬镍钛钢堆焊硬质合金
|
铬硅钼钢
|
耐高温石棉绳
|
|
Z441Y-100I
|
柔性石墨
|
|
Z441Y-40P
|
铬镍钛钢
|
铬镍钛钢
|
铬镍钢
|
浸聚四氟乙烯石棉绳
|
需更进一步了解本公司产品的，请直接点击本公司网址进入：www.bgv888.com
