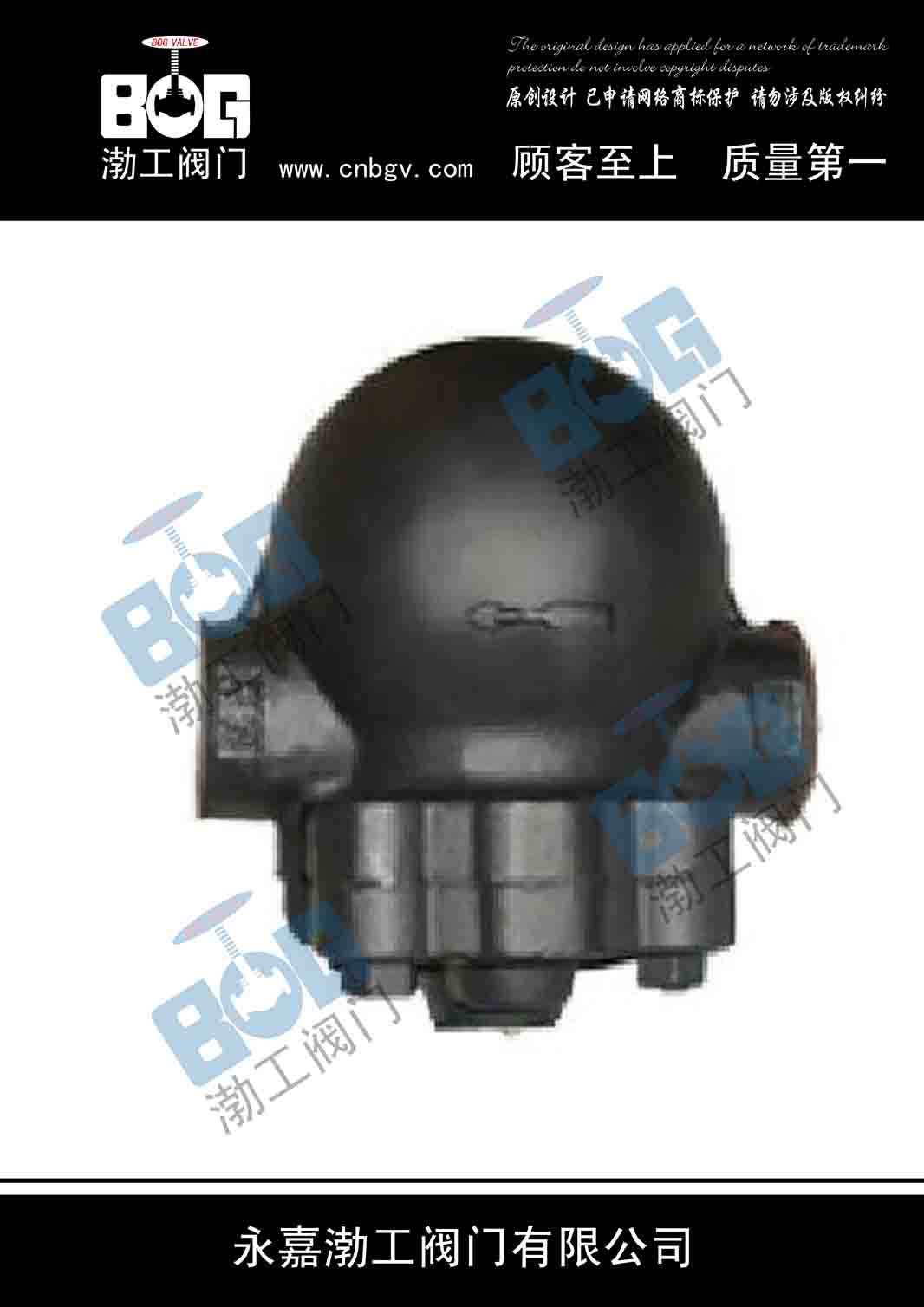

FT14杠杆浮球式蒸汽疏水阀有三个节能作用。
第一,迅速排出蒸汽使用设备内产生的凝结水,使蒸汽使用设备的加热效率保持在最佳状态,使设备内的凝结水不形成滞留,最大限度地确保设备内的蒸汽空间,这样可经常保持最高的加热效率。一旦蒸汽疏水阀不能充分的发挥作用,由于凝结水的滞留,不仅蒸汽使用设备的性能受到很大的影响,有时甚至使生产设备完全陷于瘫痪。
第二,迅速排出开始启动时设备内的空气和低温凝结水,从而缩短预热运转时间。开始通汽时,蒸汽输送管路和蒸汽使用设备内部都充满了空气,如不将它们排除,就无法送入蒸汽。此外,在蒸汽输送管路和蒸汽使用设备升温达到蒸汽温度的过程中,所产生的初期低温凝结水也要迅速排出,使设备在短时间内实现正常运转,这是提高生产效率的重要条件,特别是间歇生产的场合,由于缩短了预热时间,也就缩短了每次的作业时间,由于增加了处理次数,最终可增加产量。以前,在预热运转时,先开启旁通阀来排放初期空气和低温凝结水,现在由于选用了恰当的蒸汽疏水阀,既可自动排出初期空气和初期低温凝结水,又可节省人力。
第三,降低蒸汽疏水阀自身的蒸汽消耗量。所谓蒸汽疏水阀自身的蒸汽消耗量,一般是指蒸汽泄漏而言,是蒸汽疏水阀动作需要的蒸汽量和散热损失量之和。
工作原理
该阀刚启动时,自动排空气装置迅速排除系统中不凝结气体,当蒸汽和热凝结水进入后,阀腔内温度随着升高,排空气装置自动关闭,浮球根据凝结水位的变化而作升降,带动杠杆调节阀座孔的开度,连续排放凝结水。当凝结水停止进入时,浮球靠自重下降,驱使杠杆带动阀芯关闭排水阀座孔。
FT14杠杆浮球式蒸汽疏水阀性能和优缺点
优点;
1,在高负荷和低负荷时都能工作自如。杠杆结构使运动部件磨损最小化,自带自动排空气装置具有良好的排空气性能。
2,能够适应负荷及压力的快速及大幅度波动,因此是带自动温度控制的设备或制程疏水阀的最佳选择。
3,带破蒸汽汽锁装置的“杠杆浮球浮球式疏水阀”和“自由浮球式疏水阀”是可能存在蒸汽汽锁的设备输水的唯一选择。
缺点;
暴露在低温环境下可能会受冰冻影响
主要外型及连接尺寸 Shape and size of the main connections
外型型号
Product model |
公称通径DN
(mm)Nominal diamerter
|
连接方式
Conection
|
使用压力
(Mpa)
|
温 度
(℃)
|
外型尺寸(mm)Exermal Dimensins
|
L
|
L1
|
H1
|
H2
|
W
|
FT14-16
|
15~20
|
螺纹
|
0.01~1.6
|
250
|
125
|
155
|
55
|
55
|
155
|
FT14-16
|
15~25
|
螺纹
|
0.01~1.6
|
250
|
190
|
220
|
120
|
80
|
140
|
FT44-16
(FT43)
(FT46)
|
15~20
25
|
法兰
|
0.1~1.6
|
350
|
195
215
|
255
|
8
|
155
|
110
|
35~50
65~80
|
法兰
|
0.01~1.6
|
350
|
230
270
|
345
420
|
175
218
|
110
125
|
190
220
|
23
UNA H
26
|
15~20
25
32~50
|
法兰
|
0.01~4.0
|
350
|
195
215
230
|
145
235
|
60
125
|
|
90
145
|
FT14杠杆浮球式蒸汽疏水阀是本公司专业制造产品之一,欢迎新老客户前来咨询及采购,感谢各位对渤工阀门的鼎力支持!电话:0577-67367855,传真:0577-67367855 QQ:303545087
