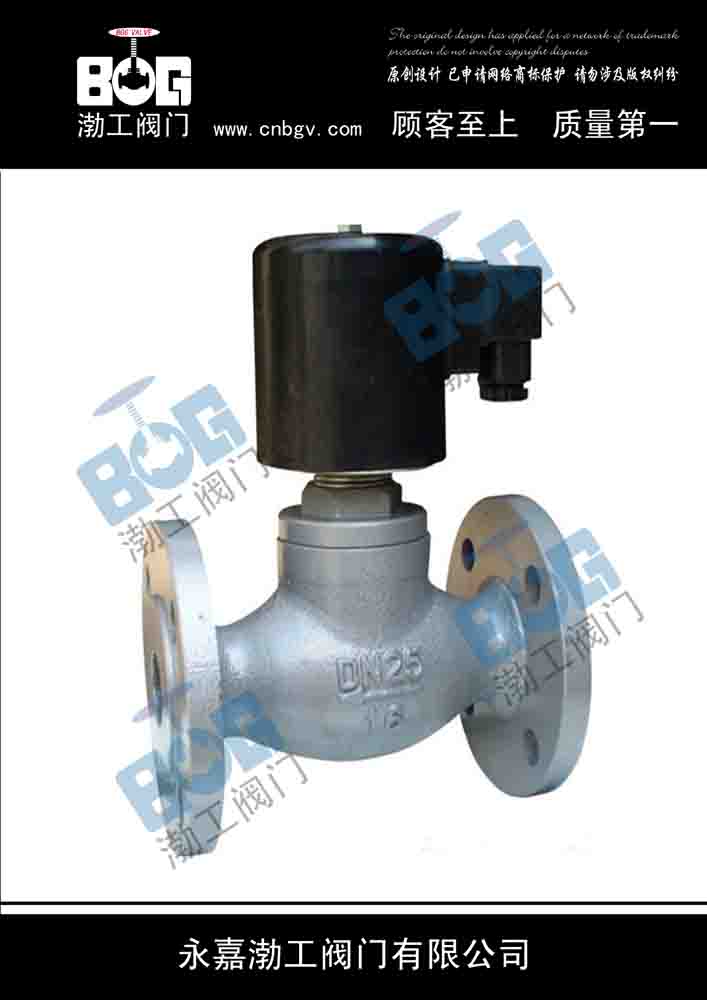

ZQDF不锈钢蒸汽电磁阀结构与原理
ZQDF不锈钢蒸汽电磁阀为分步动作直接先导式电磁阀,可根据断电时所处开、关状态的不同,可分为常闭式电磁阀和常开式
电磁阀。常闭电磁阀,线圈通电后,衔铁在电磁力作用下先带动副阀阀塞提起,主阀阀杯上的流体经副阀流走,减少
了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,衔铁带动主阀阀杯,并利用压差而使主阀阀杯开
启,介质流通。线圈断电后,电磁力消失,衔铁因自重下落复位。同时依靠介质压力,主副阀得以紧密关闭。常开电
磁阀,线圈通电后由于吸力作用,动铁芯下移,把副阀阀塞压下,副阀关闭,主阀阀杯内压力上升,当压力升到一定
值时,主阀阀杯的上下压差一样,由于电磁力作用,动铁芯失去主阀阀杯下,压紧主阀阀座,阀门关闭。线圈断电
时,电磁吸力为零,副阀阀塞和支铁芯由于弹簧作用向上提起,副阀打开,主阀阀杯上的流体经副阀流走,减少了作
用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,利用压差把主阀阀杯推起,主阀打开,介质流通。
ZQDF不锈钢蒸汽电磁阀主要技术参数
型号
|
ZQDF-1
|
ZQDF-2
|
ZQDF-3
|
ZQDF-1Y
|
ZQDF-2Y
|
ZQDF-3Y
|
公称压力MPa
|
1.6
|
工作压差MPa
|
DN15~50
|
0~1.6
|
DN65~100
|
0.05~1.6
|
介质种类
|
煤气、空气等
|
饱和蒸汽
|
过热蒸汽或高温气体
|
水油液体
|
热水、油
|
油
|
介质温度℃
|
≤60
|
≤180
|
≤220
|
≤60
|
≤180
|
≤220
|
电源电压
|
AC220V其余规格可作特殊订货
|
使用寿命
|
按JB/T7352-94规定
|
泄漏量m1/min
|
按JB/T7352-94·F规定
|
功耗
|
AC≤70VA DC≤60W
|
防爆标志
|
dIIBT4
|
防爆证编号
|
CE991010
|
出线口接头
|
内螺纹M20×1.5
|
环境温度
|
-40~+60℃
|
ZQDF不锈钢蒸汽电磁阀产品特点
耐腐:主要部件阀塞,阀体等采用不锈钢和铸钢制成,防腐性能良好。
耐热:电磁、密封部分全部采用特种耐高温电工材料和密封材料,并采用了有效的隔热措施。
耐磨:选材合理,阀塞与阀体间巧妙地利用流体的润滑作用,减少磨损。
耐冷凝:蒸汽管道的冷北水是影响蒸汽电磁阀动作的重要因素,本阀则不受冷凝水影响。 |
