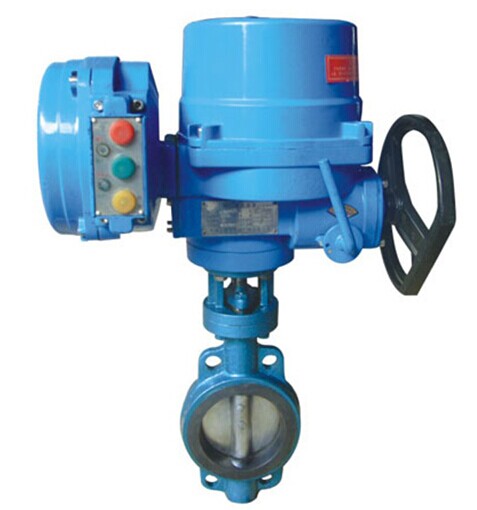

D971J电动脱硫蝶阀结构特点:
脱硫蝶阀主要结构由阀体,阀瓣,阀座,阀杆及传动操作机构等部件组成,阀座采用可脱卸构造,并可根据不同介质的物理化学特性,选用相应的耐高温,耐低温,耐腐蚀,耐光,耐老化材质。
阀门球墨铸铁壳体内外表面可采用高温静电喷涂环氧树脂粉末涂层,涂层具有较高的耐腐蚀性能,与球墨铸铁基体具有极高的结合强度,涂层度为0.2—0.5mm.
1. 采用中线型结构无偏心设计,具有显著的操作扭矩低的特征,配置电动装置时的经济性显著;
2. 设计合理,结构紧凑,安装拆卸简单,便于维修;
3. 采用衬胶结构,蝶板圆周形密封面精密加工至较高的光洁度,对橡胶阀座的摩擦系数极低,阀门使用寿命较长;
4. 阀板密封面流态特性呈线性状态,具有较小的流阻系数,阀门流阻小;
5. 独特设计的模压橡胶阀座具有极佳的均衡性和支撑性,有效避免受力不均造成的对橡胶的破坏,阀门处全关位置时,橡胶处于最佳的压缩状态以保持零泄漏;
6. 阀门两端口橡胶密封面突出球墨铸铁法兰面,阀门在管道安装时无需额外的橡胶密封垫片
7. 蝶阀的操作机构选用灵活;
8. 蝶阀外观精美耐腐蚀性好。
D971J电动脱硫蝶阀产品介绍:
大气污染中,二氧化硫是重要污染物,而二氧化硫污染物60%以上来源于工业烟气的排放。随着我国环境标准的逐步完善和提高,以及国民对环境意识的提高,我国今后对有工业烟气排放的工程必须进行脱硫处理。烟气脱硫装置中的重要部件之一就是阀门,对于脱硫阀门的要求是既能耐氯化物、氧化物、酸,又能耐苛刻的磨粒磨损和泥浆的磨损腐蚀。正确的选择阀门材料和结构形式,延长阀门的使用寿命是烟气脱硫蝶阀的关键。
在众多的工业或电力领域需要有一套完整的脱硫系统.目前,国际上采用的是石灰石-石膏湿法,一炉一塔脱硫装置,该脱硫装置的脱硫效率可达到95.5%。石灰石浆液系统经过脱硫管道后介质会出现较强的腐蚀性,对整个管道系统和流体控制阀门以及阀门执行器都有着极高的要求。脱硫专用蝶阀就是针对脱硫系统的特殊要求设计制造的。
脱硫脱硝蝶阀专为电厂脱硫脱硝工程而设计,充分考虑了脱硫浆液对阀门的腐蚀和磨损,保证阀板衬里是唯一能够接触到浆液的部件,而其他部件不被石灰石(或石灰膏)浆液腐蚀。因此,阀体和阀杆就不需要采用昂贵的合金(2205)材料,从而大大节约了成本。脱硫蝶阀独特的阀座设计完全把阀体与流体介质隔开,与其他同类阀门比较,它有更佳的阀座牢固方式、就地更换阀座快捷、阀门保持零泄漏、且摩擦小。蝶阀阀板采用高性能合金(2205)材料,有效抵御浆液的腐蚀和磨损。
D971J电动脱硫蝶阀产品尺寸:
公称通径(DN) |
L |
D |
D1 |
Z- Ф |
A |
B |
H |
H1 |
重量(kg) |
40 |
33 |
150 |
110 |
4-18 |
418 |
308 |
369 |
60 |
26 |
50 |
43 |
165 |
125 |
4-18 |
418 |
308 |
389 |
64 |
29 |
65 |
46 |
185 |
145 |
4-18 |
418 |
308 |
414 |
80 |
31 |
80 |
46 |
200 |
160 |
8-18 |
418 |
308 |
422 |
90 |
33 |
100 |
52 |
220 |
180 |
8-18 |
418 |
308 |
439 |
102 |
34 |
125 |
56 |
250 |
210 |
8-18 |
418 |
308 |
455 |
112 |
39 |
150 |
56 |
285 |
240 |
8-22 |
418 |
308 |
465 |
132 |
41 |
200 |
60 |
340 |
295 |
8-22 |
418 |
308 |
594 |
160 |
68 |
250 |
68 |
395 |
350 |
12-22 |
418 |
308 |
621 |
206 |
86 |
300 |
78 |
445 |
400 |
12-22 |
585 |
275 |
667 |
232 |
137 |
350 |
78 |
505 |
465 |
16-22 |
585 |
275 |
698 |
263 |
150 |
400 |
102 |
565 |
515 |
16-26 |
585 |
275 |
740 |
295 |
205 |
450 |
114 |
615 |
565 |
20-26 |
585 |
275 |
762 |
327 |
240 |
500 |
127 |
670 |
620 |
20-26 |
729 |
355 |
852 |
358 |
285 |
600 |
154 |
780 |
725 |
20-30 |
729 |
355 |
934 |
474 |
407 |
700 |
165 |
895 |
840 |
24-30 |
910 |
395 |
1039 |
486 |
515 |
800 |
190 |
1015 |
950 |
24-33 |
910 |
395 |
1101 |
591 |
655 |
900 |
203 |
1115 |
1050 |
28-33 |
783 |
448 |
1320 |
640 |
920 |
1000 |
216 |
1230 |
1160 |
28-36 |
783 |
448 |
1450 |
721 |
1100 |
1100 |
230 |
1340 |
1270 |
32-36 |
783 |
448 |
1740 |
760 |
1150 |
1200 |
254 |
1455 |
1380 |
32-39 |
783 |
448 |
2035 |
795 |
1200 |
采用标准 |
设计制造: GB12238结构长度:GB12221法兰:GB/T17241.6PN1.0MPa |
