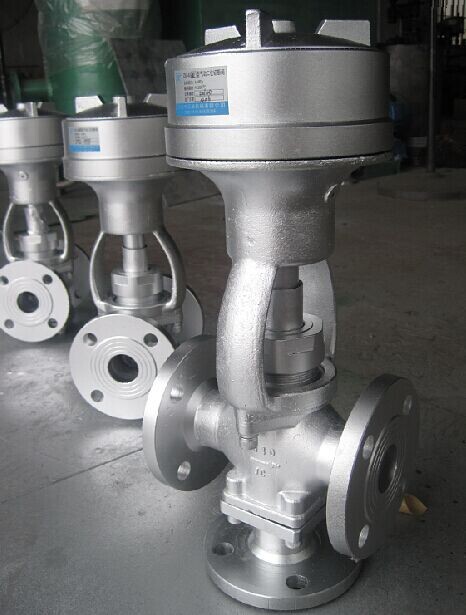

ZSQ-403R气动切断阀产品概述:
低流阻大容量不锈钢阀体、可调节双重填料密封、阀杆表面双重硬化处理等新工艺及优势结构,且具有体积小、重量轻、易拆装等特点,使本公司生产的此类产品性能更加稳定、更加经久耐用,质量达到国内领先水平。该型号产品是本公司吸收国外先进技术而设计的新一代精密铸造不锈钢切断阀。它集材质优、外观美、重量轻、体积小、使用寿命长、安装维修方便于一体等优点。能胜任在氮气硫化上使用。其主要性能指标均达到同类进口阀门水平。
本产品执行标准:HG/T3236-1989《橡胶机械用气动二位切断阀》适用于采用JIS(日本工业标准)、API(美国石油学会标准)或DIN(联邦德国工业标准)的法兰连接系统。
ZSQ-403R气动切断阀工作原理:
气动二位切断阀,由活塞式执行机构和切断阀两部分组成.当无讯号时,靠弹簧的预紧力,使阀芯关闭于上阀座;有讯号输入时,活塞推动阀杆向下运行,将阀芯关闭于下阀座.三通切断阀和二通切断阀区别于下端,前者是装有接管,可以再接一条回路管道;后者是封闭的阀盖。
ZSQ-403R气动切断阀产品连接尺寸:
适用于JIS、API或DIN的法兰连接
DN |
L |
H1 |
H |
M |
A |
D |
D1 |
D2 |
b |
f |
n-d |
kg |
1/2" |
85 |
48 |
206 |
ZG1/4" |
|
|
|
|
|
|
|
|
15 |
146 |
48 |
206 |
¢85 |
95 |
70 |
51 |
15 |
1 |
4-¢15 |
3.8 |
20 |
146 |
55 |
255 |
¢85 |
100 |
75 |
56 |
16 |
1 |
4-¢15 |
7.3 |
25 |
167 |
72 |
295 |
¢116 |
125 |
90 |
68 |
16 |
1 |
4-¢19 |
7.8 |
32 |
190 |
90 |
410 |
¢165 |
135 |
100 |
76 |
18 |
2 |
4-¢19 |
16.0 |
40 |
190 |
80 |
360 |
¢172 |
140 |
105 |
81 |
18 |
2 |
4-¢19 |
16.0 |
|
