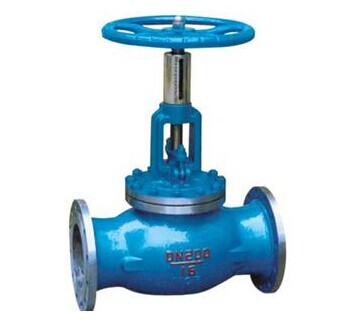

自锁式手动调节阀概述:
TJ414H-16C型调节阀是一种具有特殊功能的调节型阀门,具有良好的流量特性,能够合理地分配流量,实现流量定量,可以有效地解决供热(空调)系统中存在的室温冷热不均问题。该产品是供热系统中的理想产品。既可安装在供水管上,也可以安装在回水管上,一般我们建议安装在回水管上,尤其对于高温环路,为方便调试,更要装在回水管上,安装了平衡阀的供(回)水管不必再设截止阀。
自锁式手动调节阀结构特点:
按顺时针旋转手轮即可关闭手动调节阀,这时阀杆带动阀瓣下降,直使两锥形密封面接触达到严密地将管路关闭为止。本厂生产的手动调节阀是集中供热和区域供热的最佳节能产品,以调节流量为主。
性能特点:
1、改善供热工况:凡是采用手动调节阀的线及热力点,都可以按着设计工况进行流量调节,达到良好的温度工况,采暖建筑物冷热不均的现象得到有力的改善。
2、节省能源:热力管网由于温度压力的失调,造成某些支流量过大,使一些建筑温度过高。由于分支安装了手动调节阀,克服了温度压力失调,达到节约能源的目的。
自锁式手动调节阀主要零件材料:
零件名称 |
材料 |
阀体、阀盖、填料压盖 |
灰铸铁、铸钢、不锈钢、黄铜 |
阀杆、阀瓣、密封圈 |
不锈钢 |
阀杆螺母 |
黄铜 |
自锁式手动调节阀主要外形尺寸:
型号 |
公称压力
PN(MPa) |
公称通径
DN |
尺寸(mm) |
L |
H |
H1 |
DO |
T40H |
1.6 |
15 |
130 |
150 |
160 |
80 |
20 |
150 |
160 |
170 |
80 |
25 |
160 |
182 |
197 |
120 |
32 |
180 |
192 |
210 |
140 |
40 |
200 |
250 |
275 |
160 |
50 |
230 |
264 |
295 |
180 |
65 |
290 |
380 |
420 |
220 |
80 |
310 |
413 |
460 |
280 |
100 |
350 |
466 |
520 |
300 |
125 |
400 |
540 |
620 |
350 |
150 |
480 |
623 |
710 |
400 |
200 |
495 |
687 |
825 |
450 |
250 |
622 |
782 |
915 |
500 |
300 |
698 |
914 |
1080 |
550 |
350 |
787 |
968 |
1150 |
680 |
400 |
914 |
1037 |
1250 |
680 |
|
