产品型号：	Z941T,4736

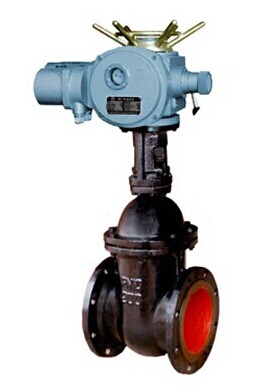

产品名称：	Z941T电动法兰闸阀
询价留言：
产品特点：	电动法兰闸阀广泛用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭用。

Z941T电动法兰闸阀Z941T的详细资料：

电动铸铁法兰闸阀产品概述：

闸阀是最常用的截断阀之一，主要用来接通或截断管路中的介质; 闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。明杆闸阀的阀杆带动闸板一起升降，阀杆上的传动螺纹在阀体外部，因此, 可根据阀杆的运动方向和位置直观地判断闸板启闭和位置，而且传动螺纹便于润滑和不受流体腐蚀，但它要求有较大的安装空间。

电动铸铁法兰闸阀性能参数：

Z941T-10、Z945T-10 型电动铸铁闸阀主要性能参数


型号

	PN	工作压力/MPa	适用温度/℃	适用介质
Z945T-10	10	1.0	180	水、蒸汽、油品
Z941T-10	10	1.0	180	水、蒸汽、油品

电动铸铁法兰闸阀零部件材料：

Z941T-10、Z945T-10型电动铸铁闸阀零部件材料
型号	材料
	阀体、阀盖	闸板、阀座	阀杆	阀杆螺母	填料	手轮
Z941T-10	灰铸铁	铜合金	2Cr13	铝铁青铜	柔性石墨	球墨铸铁
Z945T-10

电动铸铁法兰闸阀外形连接尺寸：

Z941T-10、Z945T-10型电动铸铁闸阀主要外形及结构尺寸（mm）
DN	L	D	D1	D2	b	z×Φd	D3	H	H1	D0	重量/kg
40	240	150	110	88	20	4×Φ17.5	164	602	602	300	68
50	250	165	125	102	20	4×Φ17.5	164	610	610	300	69
65	270	185	145	122	20	4×Φ17.5	164	612	612	300	80
80	280	200	160	133	20	8×Φ17.5	195	690	690	300	83
100	300	220	180	158	20	8×Φ17.5	220	833	833	300	94
125	325	250	210	184	22	8×Φ17.5	268	876	876	300	125
150	350	285	240	212	24	8×Φ22	280	958	958	300	160
200	400	340	295	268	26	12×Φ22	370	1096	1096	300	225
250	450	405	355	320	30	12×Φ26	460	1244	1244	300	348
300	500	460	410	370	30	12×Φ26	530	1430	1474	400	485
350	550	520	470	430	34	16×Φ26	610	1565	1663	400	696
400	600	580	525	482	36	16×Φ30	710	1735	1886	400	1000
500	700	715	650	585	44	20×Φ33	5860	1961	2181	400	1064
