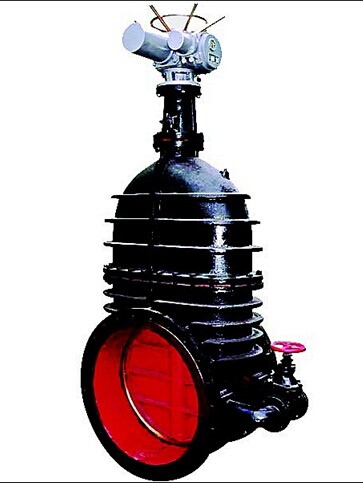

电动暗杆闸阀概述：
产品采用多回转电动装置与铸铁闸阀阀体组成，驱动部分采用多回转电动装置，用以驱动和控制阀门的开启和关闭，操作人员可以在控制室内远距离对电动暗杆闸阀进行控制，也可以现场手动操作，也可以与计算机配合实现计算机自动控制。广泛用于石油、化工、制药、电力等行业，在公称压力≤1.0Mpa的蒸气、水、油品等介质的管路上作启闭作用。
电动暗杆闸阀特点：
1、电动暗杆闸阀适用于液、气介质管路和设备，作为接通和断流之用。
2、电动暗杆闸阀在管路中主要作截流用，安装不受流向限制。传动方式采用电动，启闭时可传递较大的力矩，大大减轻了启闭强度。
3、电动暗杆闸阀具有强度高、刚性好、耐磨损、寿命长、性能稳定等特点。
电动暗杆闸阀主要性能规范：
|
型号 |
公称压力 (MPa) |
试验压力 (MPa) |
工作温度 |
使用介质 |
|
密封 |
强度 |
|
Z945H-10 |
1.0 |
1.1 |
1.5 |
≤200 ℃ |
水、蒸汽、油 |
|
Z945W-10 |
|
Z945T-10 |
≤100 ℃ |
油品、煤气 |
电动暗杆闸阀主要零件材料：
|
1 |
阀体 |
灰铸铁、铸钢 |
|
2 |
闸板 |
碳钢+合金钢、灰铸铁、灰铸铁+黄铜 |
|
3 |
阀杆 |
碳钢、不锈钢、黄铜 |
|
4 |
垫片 |
四氟垫片、金属石墨垫片 |
|
5 |
大阀盖 |
灰铸铁、铸钢 |
|
6 |
小阀盖 |
灰铸铁、铸钢 |
|
7 |
填料 |
句四氟乙烯、柔性石墨、浸油石棉盘根 |
|
8 |
支架 |
灰铸铁、铸钢 |
|
9 |
电动执行器 |
壳体(HT200、WCB) |
电动暗杆闸阀主要安装尺寸：
|
公称通径DN |
L |
H |
W |
D |
D1 |
D2 |
b |
|
50 |
180 |
根据客户
所要求配
置电动执
行器而定 |
160 |
125 |
100 |
20 |
|
65 |
195 |
180 |
145 |
120 |
20 |
|
80 |
210 |
195 |
160 |
135 |
22 |
|
100 |
230 |
215 |
180 |
155 |
22 |
|
125 |
255 |
245 |
210 |
185 |
24 |
|
150 |
280 |
280 |
240 |
210 |
24 |
|
200 |
330 |
335 |
295 |
265 |
26 |
|
250 |
380 |
390 |
350 |
320 |
28 |
|
300 |
420 |
440 |
400 |
368 |
28 |
|
350 |
450 |
500 |
460 |
428 |
30 |
|
400 |
480 |
565 |
515 |
482 |
32 |
|
450 |
510 |
615 |
565 |
538 |
32 |
|
500 |
540 |
670 |
620 |
585 |
34 |
|
600 |
600 |
780 |
725 |
685 |
36 |
|
700 |
660 |
895 |
840 |
800 |
40 |
