ZDLM电子式电动套筒调节阀概述
ZQ-ZDLM 电子式电动套筒调节阀，由3810L型(或PSL系列)直行程电子式电动执行机构和精小型套筒阀组成。内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
主要特点如下： 1、 采用平衡型阀芯，不平衡力下，允许压差大，操作稳定。
2、阀芯导向面大，可改善由涡流和冲击引起的振荡。
3、比普通的单、双座调节阀噪声降低10dB左右。
4、 结构简单，装拆维修方便。
ZDLM电子式电动套筒调节阀技术参数和性能
|
型式
|
直通铸造球型阀
|
|
公称通径
|
25、32、40、50、65、80、100、125、150、200、250、300mm
|
|
公称压力
|
PN1.6、4.0、6.4MPa
|
|
法兰标准
|
JB/T79.1-94、79.2-94等
|
|
材料
|
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
|
|
上阀盖
|
标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
|
|
压盖型式
|
螺栓压紧式
|
|
填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
|
ZDLM电子式电动套筒调节阀应用范围：
广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
接受信号为0～10mA.DC或4～20mA.DC，使用温度范围由-40℃～450℃。
电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合；
电动套筒调节阀适用于压差较大且泄漏量较大的场合。
ZDLM电子式电动套筒调节阀标准规范：
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
ZDLM电子式电动套筒调节阀零件材料与工况：
阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀 芯：1Cr18Ni9Ti、司钛莱合金堆焊、增强聚四氟乙烯
填 料：聚四氟乙烯、柔性石墨、不锈钢波纹管
推杆、衬套：2Cr13
垫 片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
ZDLM电子式电动套筒调节阀性能
1、执行机构主要技术参数
|
型号
|
额定输出力N
|
速度mm/s
|
技术参数
|
|
PSL
|
361L
|
PSL
|
361L
|
PSL
|
361L
|
PSL
|
361L
|
|
201
|
361LSA-08
361LXA-08
|
1000
|
800
800
|
0.25
|
4.2
4.2
|
电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：IP67
带手轮
|
电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：相当IP55
隔爆标志：ExdⅡBT4
带手柄
|
|
202
|
361LSA-20
361LXA-20
|
2000
|
2000
2000
|
0.50
|
2.1
2.1
|
|
204
|
361LSB-30
361LXB-30
|
4500
|
3000
3000
|
0.50
|
3.5
3.5
|
|
208
|
361LSB-50
361LXB-50
|
8000
|
5000
5000
|
1.00
|
1.7
1.7
|
|
312
|
361LSC-65
|
12000
|
6500
|
0.60
|
2.8
|
|
325
|
361LSC-99
|
25000
|
10000
|
1.0
|
2.0
|
2、性能指标
|
项目
|
指标值
|
|
基本误差％
|
配361L 2.0； 配PSL 0.1
|
|
回差％
|
2.5
|
|
死区％
|
1.0
|
|
始终点偏差％
|
电开
|
始点
|
±2.5
|
|
终点
|
±2.5
|
|
电关
|
始点
|
±2.5
|
|
终点
|
±2.5
|
|
可调范围
|
30：1
|
|
额定行程偏差％
|
2.5
|
|
允许泄量L/H
|
单密封符合JB/T7387-94 IV级 小于阀的额定容量×10-4
双密封符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3
|
3、允许压差
|
公称通径(mm)
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
阀座直径(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
执行机构
|
允许压差△P(MPa)
|
|
配PSL
|
PSL202
|
6.4
3.14
|
6.4
1.92
|
6.4
1.23
|
5.1
0.78
|
|
|
|
|
|
|
|
|
|
PSL204
|
|
4.31
|
2.76
|
1.76
|
6.4
1.04
|
6.4
0.69
|
5.62
0.44
|
|
|
|
|
|
|
PSL208
|
|
|
|
|
1.86
|
1.23
|
0.78
|
6.4
0.50
|
5.31
0.35
|
3.97
0.20
|
|
|
|
PSL320
|
|
|
|
|
|
|
|
1.26
|
0.87
|
0.49
|
6.4
0.32
|
4.14
0.22
|
|
配361L
|
361LSA-20
|
6.4
3.14
|
6.4
1.92
|
6.4
1.23
|
6.4
0.78
|
|
|
|
|
|
|
|
|
|
361LSB-50
|
|
|
|
|
6.4
1.16
|
6.4
0.76
|
6.25
0.49
|
|
|
|
|
|
|
361LSC-65
|
|
|
|
|
|
|
|
6.4
0.64
|
4.32
0.41
|
3.23
0.28
|
|
|
|
361LSC-99
|
|
|
|
|
|
|
|
0.63
|
0.44
|
0.25
|
3.31
0.16
|
0.27
0.11
|

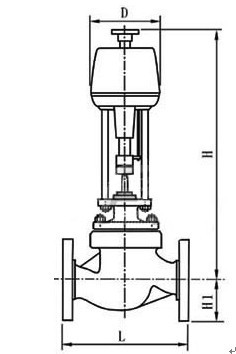

ZDLM电子式电动套筒调节阀外形尺寸 mm
|
公通径(mm)
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
L(mm)
|
PN1.6MPa
|
184
|
222
|
254
|
276
|
298
|
352
|
451
|
600
|
720
|
820
|
|
PN4.0MPa
|
197
|
235
|
267
|
292
|
317
|
368
|
473
|
600
|
760
|
850
|
|
PN6.4MPa
|
210
|
251
|
286
|
311
|
337
|
394
|
508
|
650
|
800
|
870
|
|
H1(mm)
|
72
|
87
|
92
|
105
|
110
|
127
|
174
|
209
|
300
|
350
|
|
配PSL
|
H(mm)
|
普通型
|
750
|
765
|
767
|
845
|
857
|
875
|
1025
|
1045
|
1252
|
1545
|
|
散热片型
|
900
|
930
|
937
|
1025
|
1042
|
1085
|
1285
|
1305
|
1805
|
1825
|
|
D(mm)
|
176
|
225
|
|
重量(KG)
|
23.5
|
33.5
|
40.5
|
69
|
84
|
112
|
189
|
262
|
415
|
635
|
|
配361L
|
H(mm)
|
普通型
|
513
|
650
|
652
|
770
|
782
|
800
|
1080
|
1125
|
1345
|
1365
|
|
散热片型
|
663
|
815
|
822
|
950
|
967
|
1010
|
1340
|
1385
|
1625
|
1645
|
|
D(mm)
|
225
|
310
|
|
重量(KG)
|
31
|
49
|
56
|
84
|
99
|
127
|
242
|
315
|
463
|
683
|
注:1.同一格内上排为双密封型允许压差，下排为单密封型允许压差。
2.实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围，请与我们联系，采取适当方法可解决
