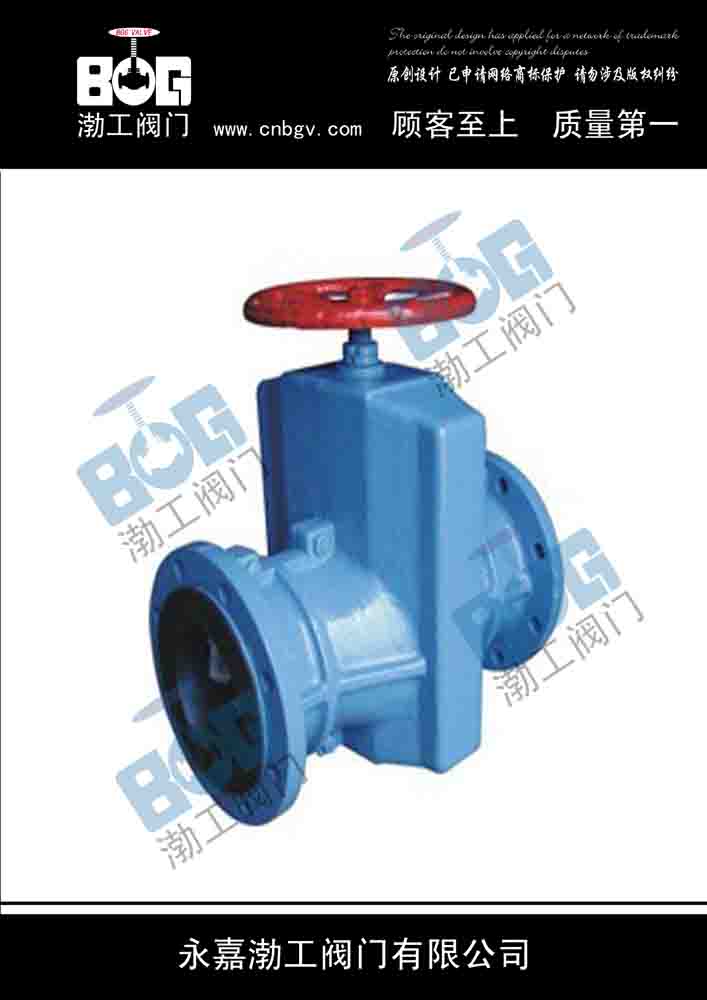

GJ41X-10管夹阀由左右阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。工作原理：当顺转手轮时，使大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。另外，因橡胶管套承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭极点，切勿尽力或多人辅助，禁用其他工具开闭。
GJ41X-10胶管阀主要连接尺寸及外型尺寸：
|
公称通径
|
主要连接尺寸及外型尺寸 Main outline dimensions and connection dimensions
|
重量(KG)
|
|
L
|
D
|
D1
|
D2
|
b
|
Z-Ø
|
|
20
|
135
|
105
|
75
|
55
|
16
|
4-14
|
2.5
|
|
25
|
145
|
115
|
85
|
65
|
16
|
4-14
|
3
|
|
32
|
160
|
135
|
100
|
78
|
18
|
4-18
|
4
|
|
40
|
180
|
145
|
110
|
85
|
18
|
4-18
|
6
|
|
50
|
210
|
165
|
125
|
100
|
20
|
4-18
|
7.5
|
|
65
|
250
|
185
|
145
|
120
|
20
|
4-18
|
9.5
|
|
80
|
300
|
190
|
160
|
135
|
22
|
4-18
|
16
|
|
100
|
350
|
215
|
180
|
155
|
22
|
8-18
|
20
|
|
125
|
430
|
245
|
210
|
185
|
25
|
8-18
|
28
|
|
150
|
500
|
280
|
240
|
210
|
25
|
8-23
|
43
|
|
200
|
650
|
335
|
295
|
265
|
32
|
8-23
|
80
|
GJ41X-10胶管阀配弯管尺寸：
|
公称通径
|
主要连接尺寸
|
重量
|
|
L1
|
L2
|
|
32
|
145
|
220
|
550
|
|
配弯管
|
使用尺寸按用户要求
|
160
|
|
40
|
145
|
240
|
650
|
|
配弯管
|
使用尺寸按用户要求
|
200
|
GJ41X-10管夹阀工作原理
当顺转手轮时，使大小阀杆同事带动上下闸板、压缩管套进行关闭，反之即行开启。这样，闸板在导柱之间上下往复完成阀门开闭工作。因橡胶管套承受力小，所以在开闭是，操作人员旋转手轮只要感到适当地处，均达到开闭极点，切勿尽力多人辅助，禁用其他工具开闭
铸铁管夹阀 安装维修
1.管夹阀门尺寸符合机械工业部标准，出厂前经过试压，GJ41X-6按10公斤，GJ41X-10按16公斤，试压持续5分钟无泄漏，安装时不必拆洗、调整、更动。
2.本阀门在管道上任意安装，没有节制流向限制。久时使用，如有磨损或泄漏，只需将阀体拆下调换新管套，其阀体可长期使用，经济实惠。
铸铁管夹阀应用领域：
管夹阀在当代工业中，常用一些含有颗粒、粉末、纤维、粘浆等磨损性物质的固体或液体产品经由管道输送，或者一些化学过程中带有腐蚀性的介质时，夹管阀就是最佳选择。
铸铁管夹阀可用于：污水处理厂（污泥处理、沙砾清理、原污水、石灰、炭泥)电厂（FGD系统、除灰系统、煤输送）采矿（尾矿、浮选控制、排泥管线、尾矿充填、各种其他浆液） 化学过程（腐蚀性和磨损性介质、粉末、颗粒）以及造纸厂、纸浆厂、电子工业、食品工业、水泥、沙子、玻璃和工业污水处理厂等很多领域。
