阀门产品详细介绍

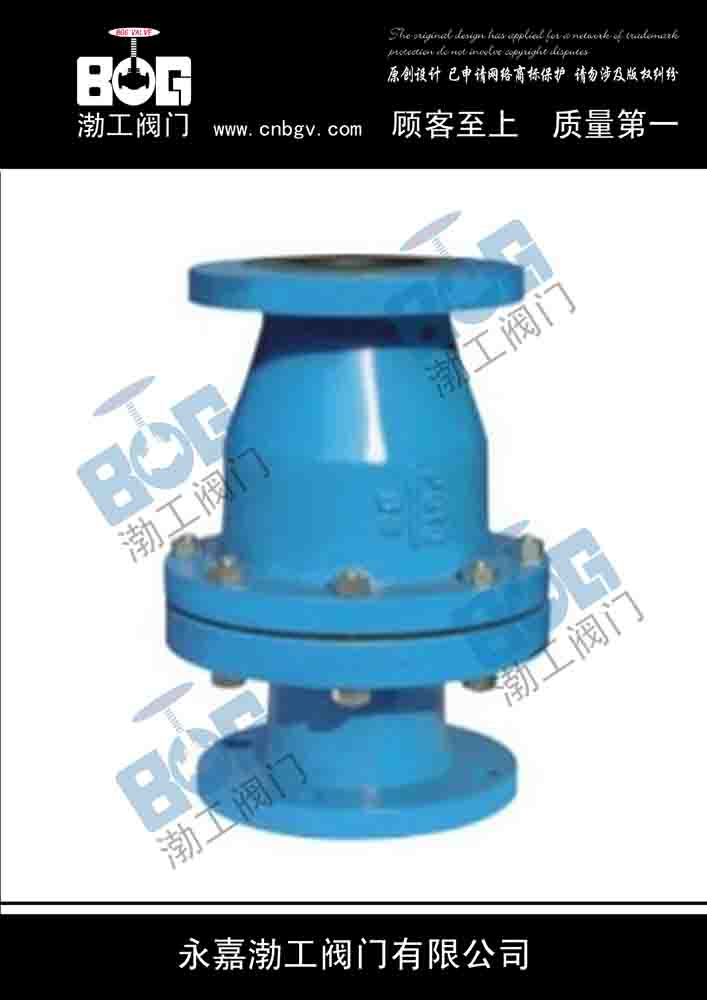

H44J旋启式衬胶止回阀
点击放大
产品型号:
H44J,5417
产品名称:

H44J旋启式衬胶止回阀

询价留言:
产品特点:
H44J旋启式衬胶止回阀其主要作用是防止介质倒流、泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。
点击这里给我发消息
  H44J旋启式衬胶止回阀H44J的详细资料:

 H44J旋启式衬胶止回阀概述:

止回阀是一种依靠介质本身的流动而自动启、闭阀瓣用来阻止介质逆向流动的自动阀门。应用于温度小于80度的弱酸性介质管道。起防止介质倒流作用。卧式安装或立式安装均可。

H44J旋启式衬胶止回阀技术规范:

遵循规范 STANDARD
设计与制造 GB/T 12235、GB/T12236
结构长度 GB/T 12221、JB/T 96
法兰尺寸 JB/T 78、JB/T 79
压力试验 GB/T 13927
标志 GB/T 12220
供货 GB/T 12252

H44J旋启式衬胶止回阀特点:

连接方式:法兰连接止回阀
基本型号:H44J-10,H44J-16
基本结构形成:直通旋启式
公称压力:PN1.0~1.6(MPa)
公称通径:DN15~500(mm)

 H44J旋启式衬胶止回阀的连接尺寸:

1、H44J-6型连接尺寸:



公称通径 标准值 参考值
DN(mm) NPS(inch) L1 D D1 D2 f b Z-Φd Do H WT(Kg)
PN0.6Pa
15 1/2 130 80 55 40 2 12 4-Φ12 105 55 4
20 3/4 150 90 65 50 2 14 4-Φ12 115 58 5
25 1 160 100 75 60 2 14 4-Φ12 128 60 6
32 11/4 180 120 90 70 2 16 4-Φ14 145 75 7
40 11/2 200 130 100 80 3 16 4-Φ14 160 82 8
50 2 230 140 110 90 3 16 4-Φ14 178 95 10
65 21/2 290 160 130 110 3 16 4-Φ14 205 105 20
80 3 310 185 150 125 3 18 4-Φ18 230 120 25
100 4 350 205 170 145 3 18 4-Φ18 255 135 30
125 5 400 235 200 175 3 20 8-Φ18 305 158 50
150 6 480 260 225 200 3 20 8-Φ18 345 180 65
200 8 495 315 280 255 3 22 8-Φ18 415 215 137
250 10 600 370 335 310 3 24 12-Φ18 490 240 150

2、H44J-10型连接尺寸:



公称通径 标准值 参考值
DN(mm) NPS(inch) L1 D D1 D2 f b Z-Φd B H WT(Kg)
PN1.0MPa
15 1/2 130 95 65 45 2 14 4-Φ14 105 55 5
20 3/4 150 105 75 55 2 16 4-Φ14 115 58 7
25 1 160 115 85 65 2 16 4-Φ14 128 60 9
32 11/4 180 135 100 78 2 18 4-Φ18 145 75 11
40 11/2 200 145 110 85 3 18 4-Φ18 160 82 13.5
50 2 230 160 125 100 3 20 4-Φ18 178 95 18
65 21/2 290 180 145 120 3 20 4-Φ18 205 105 22
80 3 310 195 160 135 3 22 4-Φ18 230 120 28
100 4 350 215 180 155 3 22 8-Φ18 255 135 34
125 5 400 245 210 185 3 24 8-Φ18 305 158 58
150 6 480 280 240 210 3 24 8-Φ23 345 180 72
200 8 495 335 295 265 3 26 8-Φ23 415 215 150
250 10 622 390 350 320 3 28 12-Φ23 490 240 165

3、H44J-16型连接尺寸:



公称通径 标准值 参考值
DN(mm) NPS(inch) L1 D D1 D2 f b Z-Φd Do H WT(Kg)
PN1.6Pa
15 1/2 130 95 65 45 2 14 110 55 6 15
20 3/4 150 105 75 55 2 16 120 58 7.8 20
25 1 160 115 85 65 2 16 135 60 10 25
32 11/4 180 135 100 78 2 18 150 75 12.5 32
40 11/2 200 145 110 85 3 18 165 82 14.5 40
50 2 230 160 125 100 3 20 185 95 19.5 50
65 21/2 290 180 145 120 3 20 210 105 25.5 65
80 3 310 195 160 135 3 22 235 120 30 80
100 4 350 215 180 155 3 24 260 135 36 100
125 5 400 245 210 185 3 26 310 158 62 125
150 6 480 280 240 210 3 28 350 180 78 150
15 1/2 130 95 65 45 2 14 110 55 6 15
20 3/4 150 105 75 55 2 16 120 58 7.8 20



需更进一步了解本公司产品的,请直接点击本公司网址进入:www.bgv888.com
