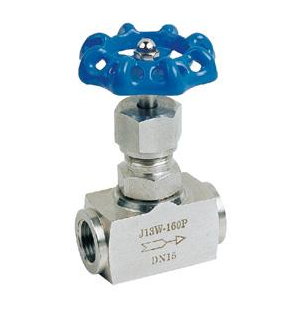

不锈钢内螺纹针型阀产品概述:
不锈钢内螺纹针型阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。 针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点,是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。
针型阀用法:
1、石油、天然气的输送主管线、需要清扫管线的,又需埋设在地下的,选用全通径、全焊接结构的针型阀;埋设在地上的,选择全通径焊接连接或法兰连接的球阀。
2、成品油的输送管线和贮存设备,选用法兰连接的针型阀。
3、城市煤气和天然气的管路上,选用法兰连接和内螺纹连接的针型阀。
4、冶金系统中的氧气管路系统中,宜选用经过严格脱脂处理,法兰连接的针型阀。
5、低温介质的管路系统和装置上,宜选用加上阀盖的低温针型阀。
6、炼油装置的催化裂化装置的管路系统上,可选用升降杆式针型阀。
7、化工系统的酸碱等腐蚀性介质的装置和管路系统中,宜选用奥氏体不锈钢制造的、聚四氟乙烯为阀座密封圈的全不锈钢针型阀。
8、冶金系统、电力系统、石化装置、城市供热系统中的高温介质的管路系统或装置上,可选用金属对金属密封针型阀。
9、需要进行流量调节时,可选用蜗轮蜗杆传动的、气动或电动的带V 形开口的调节针型阀。
不锈钢内螺纹针型阀主要零件材料:
零件名称Part name
|
阀杆、阀盖Stem、Bonnet
|
阀杆、阀瓣Stem、Disc
|
填料Packing
|
J13W-16P
|
铬镍不锈钢
Cr,NI Stainless steel
|
铬镍不锈钢
Cr,NI Stainless steel
|
聚四氟乙稀、柔性石墨
PTEF,Soft graphite
|
H13W-160、J13W-40
|
优质碳钢
Hihg grade carbon steel
|
铬不锈钢
Cr,Stainless steel
|
不锈钢内螺纹针型阀主要性能规范:
型号
Type
|
公称压力(MPa)Nominal pressure
|
试验压力(MPa)Test pressure
|
工作压力(MPa)Working pressure
|
工作温度(℃)Working temperature
|
适用介质
Applicable mediun
|
壳体
Shell
|
密封(液)
Seal
|
密封(气)
Seal
|
J13W-16
|
1.6
|
2.4
|
1.76
|
0.6
|
1.6
|
P<540℃
|
液化石油气水、酸、蒸汽、油品等Petroleun gas Water,Asic,Steam,Oil etc.
|
J13W-40P
|
4.0
|
6.0
|
4.4
|
0.6
|
4.0
|
J13W-160
|
16.0
|
24.0
|
17.6
|
0.6
|
16.0
|
C<425℃
|
J13W-320P
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
不锈钢内螺纹针型阀主要外形连接尺寸:
公称直径DN(mm) Nominal diameter
|
管螺纹G
Source ioint
|
尺 寸 Dimensions
|
重量(Kg)
Weight
|
D0
|
L
|
H
|
H1
|
D
|
6
|
1/4
|
60
|
55
|
90
|
100
|
4
|
0.63
|
10
|
3/8
|
60
|
60
|
92
|
102
|
5
|
0.65
|
15
|
1/2
|
65
|
65
|
97
|
107
|
6
|
0.8
|
20
|
3/4
|
80
|
80
|
109
|
121
|
8
|
1.07
|
25
|
1
|
100
|
90
|
122
|
132
|
10
|
1.8
|
32
|
11/4
|
140
|
128
|
180
|
191
|
15
|
5.0
|
40
|
11/2
|
160
|
148
|
200
|
215
|
18
|
7.2
|
|
