阀门产品详细介绍

点击放大

产品型号：	Z41Y,6119

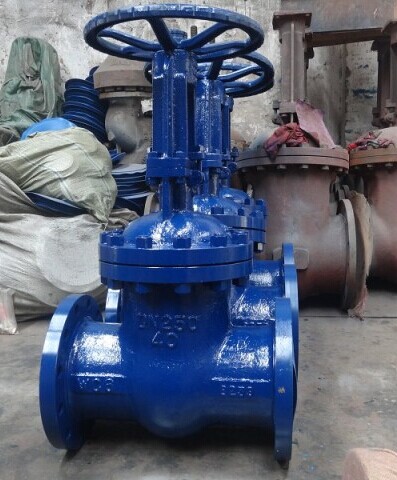

产品名称：	Z41Y-100I铬钼钢法兰闸阀
询价留言：
产品特点：	铬钼钢法兰闸阀最高温度可达550摄氏度左右。为阀体铬钼钢材质的楔式法兰闸阀：可手动或配电动装置、法兰连接、明杆楔式刚性单闸板。

Z41Y-100I铬钼钢法兰闸阀Z41Y的详细资料：

铬钼钢法兰闸阀产品概述：

Z41Y珞钼钢闸阀主要适用于火力电站各种系统的管路上,切断或接通管路介质。适用介质：水,蒸气等非腐蚀性介质。电站阀门与其他阀门产品相比的特点是高温高压,独特的自密封设计,压力越高,密封越可靠。由于性能技术特性,工况的特殊使产品也形成了其他产品所替代不了的特点。

铬钼钢法兰闸阀结构特点：

1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。

铬钼钢法兰闸阀技术工艺：

1,壳体采用锻造及铸造两种工艺选项,外观光洁,组织均匀,满足高温高压要求；视用户需求可提供全系列全锻钢闸阀；
2,特殊材料配对,确保密封面高硬度及硬度差；精密研磨,光洁如镜,耐磨耐蚀,有效延长使用寿命；
3,背密封设计,有效保护密封填料,杜绝跑冒滴漏；
4,高压水强度,高压气体强度,无损检测等多道检测,全面控制承压件质量；
5,阀杆表面经精密磨削及硬化处理,抗擦伤耐腐蚀,有效地减轻启闭力矩,操作更轻松；
6,采用特殊缓蚀填料结构设计,耐温耐压,无腐蚀,自动润滑,减轻启闭摩擦,避免对阀杆表面的腐蚀,进而免除外漏；
7,双向承压密封设计,满足各类特殊工况的苛刻要求；
8,严格手工配研,确保双侧密封面吻合度 90% 以上,实现气泡级出厂密封检测；
9,Z60 系列独特的闸板弹性槽设计,自动补偿加工误差,适应高温工况,避免咬死； Z62Y 系列为双闸板设计,闸板自动矫正加工误差,始终保持密封面 100% 吻合度,特别便于用户现场维修保养；
10,阀盖自紧密封设计,压力越高,密封越可靠；

铬钼钢法兰闸阀性能参数：

型号	公称压力	适用温度/℃	适用介质
Z41Y-16I	1.6MPa	≤550	水、蒸汽、油品、非腐蚀性介质
Z41Y-25I	2.5MPa
Z41Y-40I	4.0MPa
Z41Y-64I	6.4MPa
Z41Y-100I	10.0MPa
Z41Y-160I	16.0MPa

铬钼钢法兰闸阀外形结构尺寸：

DN闸阀口径	DN/in	L	D	D1	D2	b	z×Φd	H≈	D0≈	重量/kg
50	2	178	152	120.5	120.5	16	4×Φ19	323	200	23
65	21/2	190	178	139.5	139.5	18	4×Φ19	347	250	32
80	3	203	190	152.5	152.5	19	4×Φ19	383	250	40
100	4	229	229	190.5	190.5	24	8×Φ19	457	300	63
125	5	254	254	216	216	24	8×Φ22	632	300	66
150	6	267	279	241.5	241.5	26	8×Φ22	635	350	108
200	8	292	343	298.5	298.5	29	8×Φ22	762	350	181
250	10	330	406	362	362	31	12×Φ25	895	400	263
300	12	356	483	432	432	32	12×Φ25	1080	500	346
350	14	381	533	476	476	35	12×Φ29	1295	600	488
400	16	406	579	540	540	37	16×Φ29	1435	600	621
450	18	432	635	578	578	40	16×Φ32	1626	650	814
500	20	457	698	635	635	43	20×Φ32	1829	650	992
600	24	508	813	749.5	749.5	48	20×Φ35	2175	700	1492
750	30	610	984	914.5	914	75	28×Φ35	2692	700	2272
