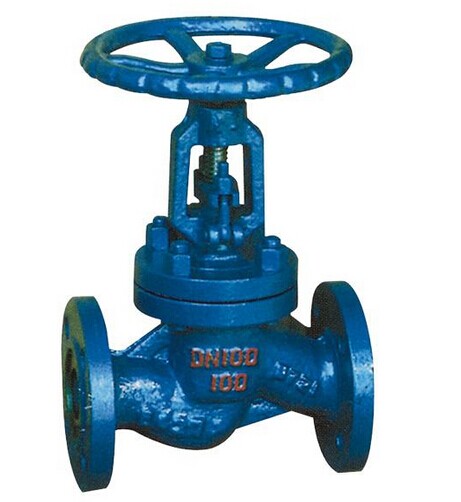

铬钼钢法兰截止阀结构特点:
全关时手轮按顺时针方向旋转
可以安装在管道的任何位置上,介质从下往上流
不锈钢截止阀适用于各类腐蚀性介质的管道上,有良好的防腐性和足够的强度
合金钢截止阀适用于耐高温的蒸汽、油品管道上,具有耐高温特点
铬钼钢法兰截止阀产品概述:
可用于大部分介质流程系统中。已研制出满足石化、电力、冶金、城建、化工等部门各种用途的多种形式的截止阀。 截止阀的使用极为普遍,但由于开启和关闭力矩较大、结构长度较长,通常公称通径都限制在250mm 以下,也有到400mm 的,但选用时需特别注意进出口方向。一般15Omm 以下的截止阀介质大都从阀瓣的下方流入,而2O0mm 以上的截止阀介质大都从阀瓣的上方流入。这是考虑到阀门的关闭力矩所致。为了减小开启或关闭力矩,一般2O0mm 以上的截止阀都设内旁通或外旁通阀门。
铬钼钢法兰截止阀产品优点:
l 在开启和关闭过程中,由于阀瓣与阀体密封面间的摩擦力比闸阀小,因而耐磨.
2 开启高度一般仅为阀座通道直径的l / 4 ,因此比闸阀小得多。
3 通常在阀体和阀瓣上只有一个密封面,因而制造工艺性比较好,便于维修。但是,截止阀的缺点也是不容忽视的。其缺点主要是流阻系数比较大,因此造成压力损失,特别是在液压装置中,这种压力损失尤为明显。
铬钼钢法兰截止阀产品使用范围:
产品类型
|
适用介质
|
适用温度(℃)
|
J41(H.Y)-C型
J941(H.Y)-C型
|
水、蒸汽、油品
|
≤425℃
≤450℃
|
J41Y-I型
J941Y-I型
|
水、蒸汽、油品
|
≤550℃
|
铬钼钢法兰截止阀产品安装尺寸:
公称通径DN
|
主要外形尺寸和连接尺寸(mm)
|
重量(kg)
|
L
|
D
|
D1
|
D2
|
b
|
f
|
z-d
|
H
|
D0
|
J41(H.Y.B)-16C J41Y-16I
|
10
|
130
|
90
|
60
|
40
|
14
|
2
|
4-14
|
198
|
120
|
4.7
|
15
|
130
|
95
|
65
|
45
|
16
|
2
|
4-14
|
218
|
120
|
5.2
|
20
|
150
|
105
|
75
|
55
|
16
|
2
|
4-14
|
258
|
140
|
7.1
|
25
|
160
|
115
|
85
|
65
|
16
|
2
|
4-14
|
275
|
160
|
7.4
|
32
|
180
|
135
|
100
|
78
|
18
|
2
|
4-18
|
280
|
180
|
8.5
|
40
|
200
|
145
|
110
|
85
|
18
|
3
|
4-18
|
330
|
200
|
12.5
|
50
|
230
|
160
|
125
|
100
|
18
|
3
|
4-18
|
350
|
240
|
20
|
65
|
290
|
180
|
145
|
12
|
18
|
3
|
4-18
|
400
|
280
|
25
|
80
|
310
|
195
|
160
|
135
|
20
|
3
|
8-18
|
355
|
280
|
35
|
100
|
350
|
215
|
180
|
155
|
22
|
3
|
8-18
|
415
|
320
|
50
|
125
|
400
|
245
|
210
|
185
|
24
|
3
|
8-18
|
460
|
360
|
75
|
150
|
480
|
280
|
240
|
210
|
24
|
3
|
8-23
|
510
|
400
|
100
|
200
|
600
|
335
|
295
|
265
|
26
|
3
|
12-23
|
710
|
400
|
210
|
250
|
650
|
405
|
355
|
320
|
30
|
3
|
12-23
|
786
|
450
|
446
|
300
|
750
|
460
|
410
|
375
|
30
|
3
|
12-23
|
925
|
500
|
648
|
公称通径DN
|
J41(H.Y.B)-25 J41Y-25I J941(H.Y)-25 J941Y-25I
|
主要外形尺寸和连接尺寸(mm)
|
电动装置
|
重量(kg)
|
L
|
D
|
D1
|
D2
|
b
|
f
|
z-d
|
H手
|
H电
|
D0
|
手动
|
电动
|
10
|
130
|
90
|
60
|
4
|
16
|
2
|
4-14
|
198
|
|
120
|
|
4.9
|
|
15
|
130
|
95
|
65
|
45
|
16
|
2
|
4-14
|
218
|
|
120
|
|
5.4
|
|
20
|
150
|
105
|
75
|
55
|
16
|
2
|
4-14
|
258
|
|
140
|
|
7
|
|
25
|
160
|
115
|
85
|
65
|
16
|
2
|
4-14
|
275
|
|
160
|
|
7.4
|
|
32
|
180
|
135
|
100
|
78
|
18
|
2
|
4-18
|
280
|
|
180
|
|
8.5
|
|
40
|
200
|
145
|
110
|
85
|
18
|
3
|
4-18
|
330
|
|
200
|
|
12.5
|
|
50
|
230
|
160
|
125
|
100
|
20
|
3
|
4-18
|
350
|
645
|
240
|
DZW101
|
16
|
50
|
65
|
290
|
180
|
145
|
120
|
22
|
3
|
8-18
|
400
|
690
|
280
|
DZW101
|
25
|
62
|
80
|
310
|
195
|
160
|
135
|
22
|
3
|
8-18
|
355
|
715
|
280
|
DZW151
|
30
|
67
|
100
|
350
|
230
|
190
|
160
|
24
|
3
|
8-23
|
415
|
770
|
320
|
DZW20
|
34.5
|
73
|
125
|
40
|
270
|
220
|
188
|
28
|
3
|
8-25
|
460
|
780
|
360
|
DZW30
|
89
|
127
|
15
|
480
|
300
|
250
|
218
|
30
|
3
|
8-25
|
510
|
875
|
400
|
DZW45
|
98
|
215
|
200
|
600
|
360
|
310
|
278
|
34
|
3
|
12-25
|
710
|
967
|
400
|
DZW60
|
180
|
322
|
250
|
650
|
425
|
370
|
332
|
36
|
3
|
12-30
|
786
|
|
450
|
|
446
|
|
300
|
750
|
485
|
430
|
390
|
40
|
4
|
12-30
|
925
|
|
500
|
|
654
|
|
公称通径DN
|
J41(H.Y)-40 J41Y-40I J941(H.Y)-40 J941Y-40I
|
主要外形尺寸和连接尺寸(mm)
|
电动装置
|
重量(kg)
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
f2
|
z-d
|
H手
|
H电
|
D0
|
手动
|
电动
|
10
|
130
|
90
|
60
|
40
|
35
|
16
|
2
|
4
|
4-14
|
198
|
|
120
|
|
4.9
|
|
15
|
130
|
95
|
65
|
45
|
40
|
16
|
2
|
4
|
4-14
|
233
|
|
120
|
|
5.4
|
|
20
|
15
|
15
|
75
|
55
|
51
|
16
|
2
|
4
|
4-14
|
275
|
|
140
|
|
7
|
|
25
|
160
|
115
|
85
|
65
|
58
|
16
|
2
|
4
|
4-14
|
285
|
|
160
|
|
8.8
|
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
2
|
4
|
4-18
|
302
|
|
180
|
|
11.8
|
|
40
|
200
|
145
|
110
|
85
|
76
|
18
|
3
|
4
|
4-18
|
355
|
|
200
|
|
16.5
|
|
50
|
230
|
160
|
125
|
100
|
88
|
20
|
3
|
4
|
4-18
|
373
|
645
|
240
|
DZW101
|
24
|
61
|
65
|
290
|
180
|
145
|
120
|
110
|
22
|
3
|
44
|
8-18
|
408
|
690
|
280
|
DZW101
|
33
|
75
|
80
|
310
|
195
|
160
|
135
|
121
|
22
|
3
|
4
|
8-18
|
436
|
715
|
320
|
DZW201
|
44
|
84
|
100
|
350
|
230
|
190
|
160
|
15
|
24
|
3
|
4.5
|
8-23
|
480
|
770
|
360
|
DZW301
|
60
|
101
|
125
|
400
|
270
|
220
|
188
|
176
|
28
|
3
|
4.5
|
8-25
|
558
|
782
|
400
|
DZW45
|
89
|
207
|
150
|
480
|
300
|
250
|
218
|
204
|
30
|
3
|
4.5
|
8-25
|
611
|
875
|
400
|
DZW60
|
98
|
226
|
200
|
600
|
375
|
320
|
282
|
260
|
38
|
3
|
4.5
|
12-30
|
720
|
1160
|
400
|
DZW901
|
190
|
339
|
