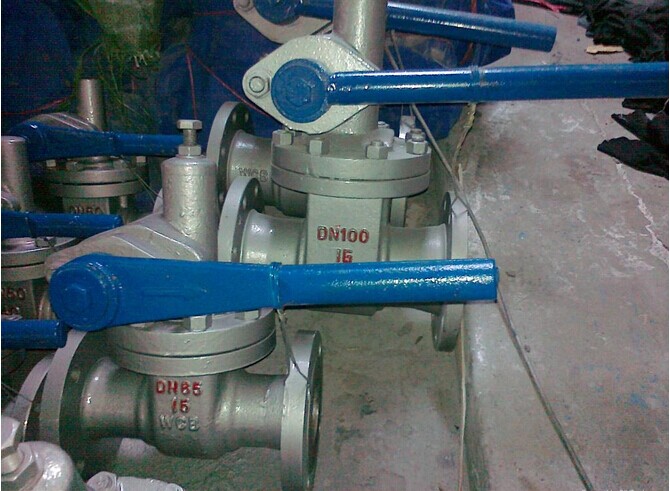

不锈钢快速排污闸阀概述：
快速排污闸阀是直接依靠介质压力产生的作用力来帮助作用于阀瓣上的机械荷密封的，作用在阀瓣上的机械载荷主要是来自压缩弹簧，这种几乎是固定的机械载荷。虽然对于压缩弹簧，加载的排污阀可以通过调整弹簧力来达到良好密封，但密封压差必须足够强，以保证足够的密封力，从而在阀正常运行时达到密封。密封压差还应小于启闭压差，以确保开启灵活。
不锈钢快速排污闸阀制造标准：
1、设计制造按GB/T12237-1989的规定。
2、检验和试验按GB/T13927-1992的规定。
3、法兰尺寸按JB79-59的规定。
4、压力--温度等级按GB9131的规定。
5、压缩弹簧按GB/T1239.2的规定。
6、结构长度按JB/T6900-93的规定。
7、标志按GB/T12220-1989的规定。
不锈钢快速排污闸阀技术参数：
|
型号
|
Z44H Z48H
|
|
压力
|
1.6
|
2.5
|
4.0
|
|
适用温度
|
≤350℃
|
|
适用介质
|
水、蒸气
|
不锈钢快速排污闸阀零件材料：
|
零件名称
|
材料
|
|
阀体 阀盖
|
铸钢WCB
|
|
阀杆 齿轮轴
|
铬不锈钢2Cr13
|
|
阀瓣 阀座
|
铬不锈钢2Cr13
|
|
填 料
|
石墨石棉绳
|
|
手 柄
|
铸钢WCB
|
|
弹 簧
|
磷铜丝
|
不锈钢快速排污闸阀外形连接尺寸：
|
型号
|
公称压力 PN(mm)
|
公称通径 DN(mm)
|
尺寸(mm)
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
z-d
|
H
|
L0
|
|
Z48H
|
1.6
|
25
|
160
|
115
|
85
|
65
|
-
|
14
|
4-14
|
160
|
180
|
|
32
|
180
|
135
|
100
|
78
|
-
|
16
|
4-18
|
180
|
200
|
|
40
|
230
|
145
|
110
|
85
|
-
|
16
|
4-18
|
220
|
220
|
|
50
|
250
|
160
|
125
|
100
|
-
|
16
|
4-18
|
230
|
240
|
|
65
|
265
|
180
|
145
|
120
|
-
|
18
|
4-18
|
250
|
280
|
|
80
|
280
|
195
|
160
|
135
|
-
|
20
|
8-18
|
280
|
350
|
|
100
|
350
|
215
|
180
|
155
|
-
|
20
|
8-18
|
400
|
500
|
|
2.5
|
25
|
160
|
115
|
85
|
65
|
-
|
16
|
4-14
|
160
|
180
|
|
32
|
180
|
135
|
100
|
78
|
-
|
18
|
4-18
|
180
|
200
|
|
40
|
230
|
145
|
110
|
85
|
-
|
18
|
4-18
|
220
|
220
|
|
50
|
250
|
160
|
125
|
100
|
-
|
20
|
4-18
|
230
|
240
|
|
65
|
265
|
180
|
145
|
120
|
-
|
22
|
8-18
|
250
|
280
|
|
80
|
280
|
195
|
160
|
135
|
-
|
22
|
8-18
|
280
|
350
|
|
100
|
350
|
230
|
190
|
160
|
-
|
24
|
8-23
|
400
|
500
|
|
4.0
|
25
|
160
|
115
|
85
|
65
|
58
|
16
|
4-14
|
160
|
180
|
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
4-18
|
180
|
200
|
|
40
|
230
|
145
|
110
|
85
|
76
|
18
|
4-18
|
220
|
220
|
|
50
|
250
|
160
|
125
|
100
|
88
|
20
|
4-18
|
230
|
240
|
|
65
|
265
|
180
|
145
|
120
|
110
|
22
|
8-18
|
250
|
280
|
|
80
|
280
|
195
|
160
|
135
|
121
|
22
|
8-18
|
280
|
350
|
|
