Z541H大口径铸钢闸阀
点击放大
产品型号:
Z541H,12843
产品名称:

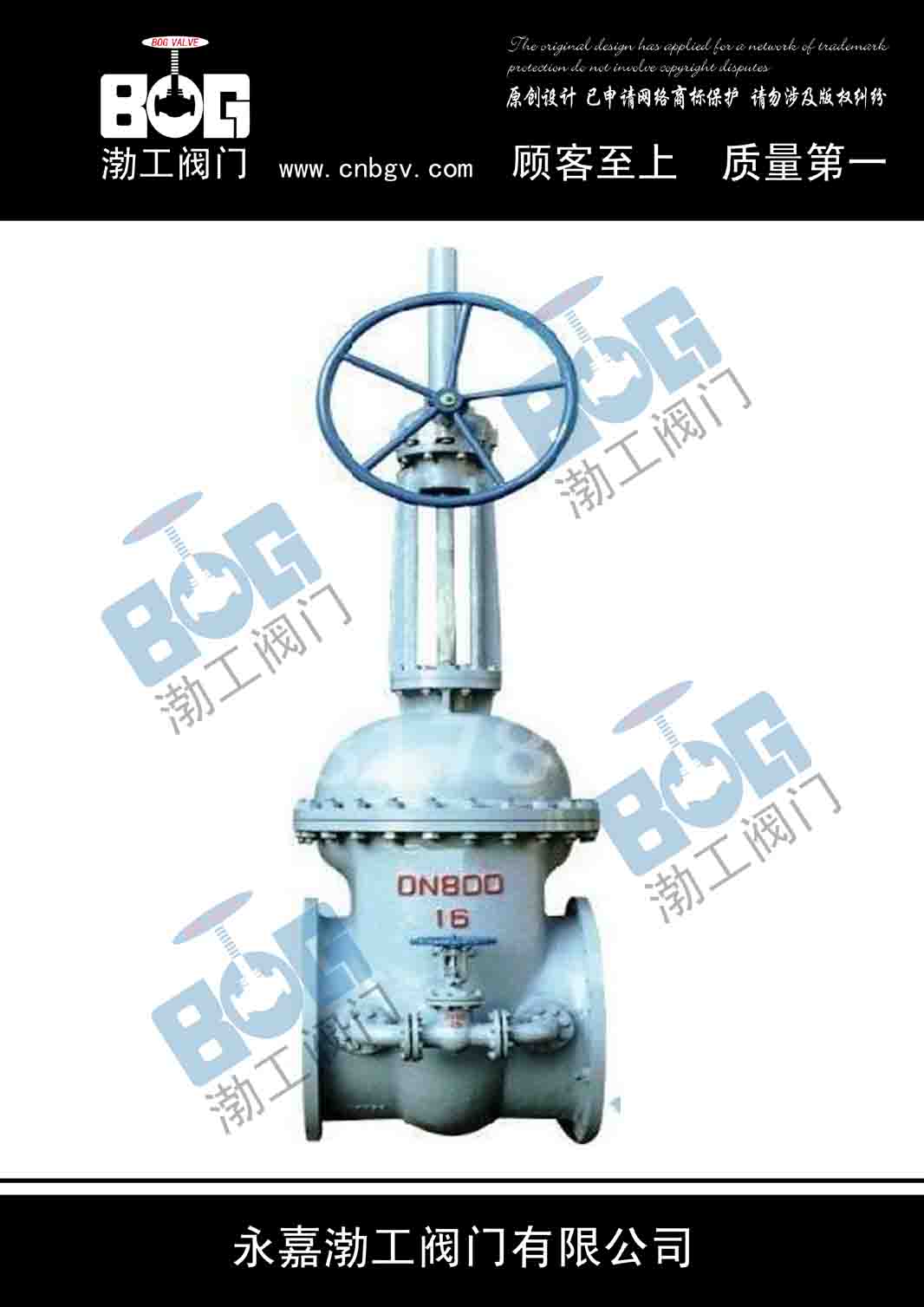

Z541H大口径铸钢闸阀

询价留言:
产品特点:
Z541H大口径铸钢闸阀适用于公称压力PN4.0~10.0MPa,工作温度-29~600℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质,不能作调节和节流。适用介质为:水、油品、蒸气、酸性介质等。
点击这里给我发消息
  Z541H大口径铸钢闸阀Z541H的详细资料:

大口径铸钢闸阀结构特点
  长期以来市场上使用的一般闸阀普遍存在着漏水或生锈现象,利用欧洲高科技橡胶及阀门制造技术所生产的弹性座封闸阀,克服了一般闸阀密封不良,生锈等缺陷,弹性座封闸阀利用弹性闸板产生微量弹性变形的补偿作用达到良好的密封效果,该阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命等显著优点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为调节和截流装置使用。
  B,闸阀的特点:
  重量轻:本体采用高级球墨铸铁制成,重量较传统闸阀重量减轻约20%~30%,安装维修方便。
  平底式闸座:传统的闸阀往往在通水洗管后即因外物诸如石头,木块、水泥、铁屑、杂物等淤积于阀底凹槽内,容易造成无法关闭紧密而形成漏水现象,弹性座封闸阀底部采用与水管机同的平底设计,不易造成杂物淤积,使流体畅通无阻。
  整体包胶:闸板采用高品质的橡胶进行整体内、外包胶,欧洲一流的橡胶硫化技术使得硫化后的闸板能够保证精确的几何尺寸,且橡胶与球墨铸闸板接着牢靠,不易脱落及弹性记忆佳。水
  精铸阀体:阀体采用精密铸造,精确的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。

闸阀的优点
  一、流体阻力小,密封面受介质的冲刷和侵蚀小。
  二、开闭较省力。
  三、介质流向不受限制,不扰流、不降低压力。
  四、形体简单, 结构长度短,制造工艺性好,适用范围广。

闸阀的缺点
  一、密封面之间易引起冲蚀和擦伤,维修比较困难。
  二、外形尺寸较大,开启需要一定的空间,开闭时间长。
  三、结构较复杂。

具有以下优点
  1、流体阻力小,密封面受介质的冲刷和侵蚀小。
  2、开闭较省力。
  3、介质流向不受限制,不扰流、不降低压力。
  4、形体简单, 结构长度短,制造工艺性好,适用范围广。
  D,闸阀的缺点如下:
  1、密封面之间易引起冲蚀和擦伤,维修比较困难。
  2、外形尺寸较大,开启需要一定的空间,开闭时间长。
  3、结构较复杂。


大口径铸钢闸阀标准规范:

设计制造标准:GB/T 12234-2007
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

大口径铸钢闸阀性能规范:





公称压力
PN(MPa)
试验压力(MPa) 适用温度(℃) 适用介质
强度试验 密封试验 WCB Cr5Mo 1Cr18Ni9Ti
1.6 2.4 1.8   ≤425   ≤540   ≤600 水、油品、蒸气、酸性介质
2.5 3.8 2.8
4.0 6.0 4.4
6.4 9.6 7.1

大口径铸钢闸阀零件材料与工况





零件名称 材料牌号
阀体 WCB ZGCr5Mo CF8 CF8M
ZG1Cr18Ni9Ti
CF3 CF3
阀盖 WCB 12CrMoV
ZGCr5Mo
304
CF8
316
CF8M
CF3 CF3
316L
支架 WCB WCB CF8 CF8M CF3 CF3
闸板 WCB ZGCr5Mo CF8 CF8M CF3 CF3
阀杆 2Cr13 25Cr2MoV 1Cr18Ni9Ti
阀座 25 304 304 304 304 304
垫片、垫环、密封环 包覆垫片、304、增强柔性石墨
填料 增强柔性石墨
闸杆螺母 ZCuA110Fe3

【连接尺寸 单位 (mm)】

通径 PN2.5MPa
L D D1 D2 D6 b Z-d H0 H H1 D0 kg
300 500 485 430 390 - 40 16-30 1236 1145 1474 450 451
400 600 610 550 505 - 48 16-34 1540 1450 1886 500 998



【连接尺寸 单位 (mm)】

通径 PN4.0MPa
L D D1 D2 D6 b Z-d H0 H H1 D0 kg
300 750 510 450 408 364 46 16-34 1234 1175 1475 450 610
350 850 570 510 465 422 52 16-34 1377 1322 1678 500 890
400 950 655 585 535 474 58 16-41 1552 1492 1900 560 1333
500 1150 755 670 612 576 62 20-48 2135 1975 2510 720 2526



【连接尺寸 单位 (mm)】

通径 PN6.4MPa
L D D1 D2 D6 b Z-d H0 H H1 D0 kg
300 750 530 460 412 364 54 16-41 1308 1220 1540 500 618
350 850 595 525 475 422 60 16-41 1565 1469 1850 560 945
400 950 670 585 525 474 66 16-48 1785 1640 2080 640 1818
500 1150 800 705 640 576 70 20-54 2135 1975 2510 720 2507
600 1350 930 820 750 678 76 20-58 2295 2425 2959 800 3352
