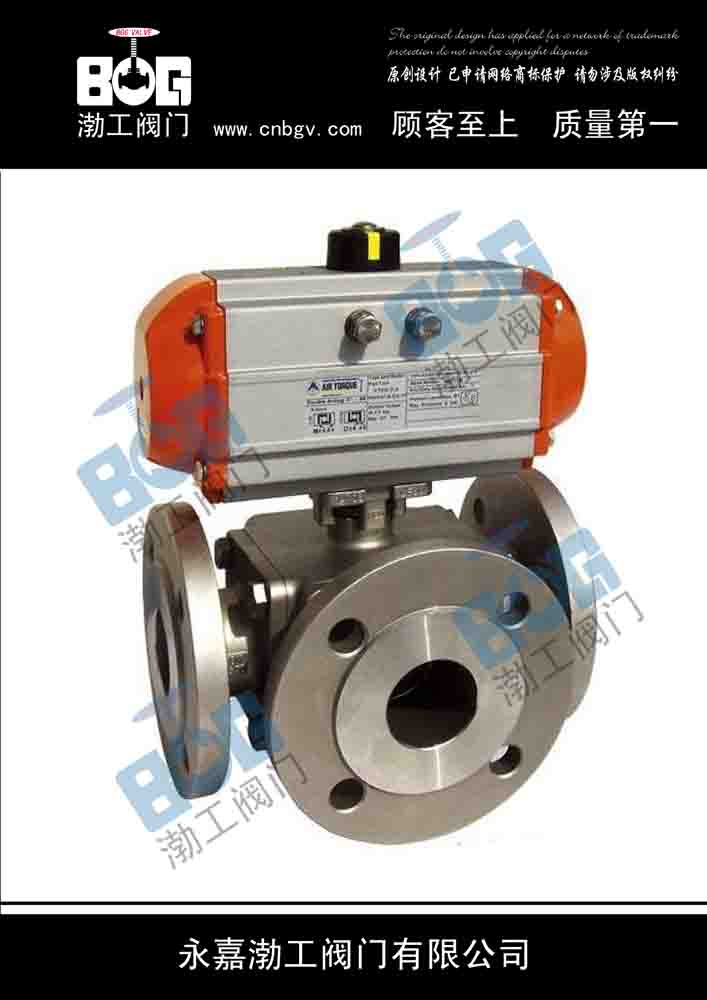

三通气动球阀产品特点:
1.三通球阀在结构上采用一体化结构,4面阀座的密封型式,法兰连接少,可靠性高,设计实现了轻量化。 2.三通球芯分T型和L型,使用寿命长,流通能力大,阻力小。
3.球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态。
三通气动球阀产品工作原理:
气动法兰三通球阀的球体分L型和T型,气动执行器带动球体经90度的旋转动作来达到换向的控制目的,或经180度的旋转动作来达到换向与分流合流的控制目的。执行器与阀体的直接连接减少了发生故障的机率。螺纹的连接适用与小管路,更加经济实惠。
三通气动球阀产品概述:
气动法兰三通球阀可分为L型和T型。L型三通球阀用于介质流向的切换,能使相互垂直的两个通道连通。三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。
产品技术参数:
阀体形式
|
三通铸造球型阀
|
公称通径
|
DN15~200mm
|
公称压力
|
国标PN1.6、2.5、4.0、6.4 MPa;美标ANSI 150、300LB ;日标JIS 10、20、30K
|
法兰标准
|
JIS、ANSI、GB、JB、HG等
|
连接形式
|
法兰式、螺纹式(适用于1/2"~2")
|
阀盖形式
|
整体式
|
压盖型式
|
压板压紧式
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨
|
产品主要性能指标:
公称通径 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
允许压差(MPa)
|
≤ 公称压力
|
动作范围
|
0~90°
|
泄露量Q
|
软密封为零泄露;金属密封符合ANSI B16.104 IV级标准
|
基本误差
|
带定位器:小于全行程的±2%
|
回差
|
带定位器:小于全行程的2%
|
三通气动球阀产品外形连接尺寸:
公称通径 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
L
|
150
|
150
|
180
|
200
|
220
|
240
|
260
|
280
|
320
|
380
|
440
|
550
|
L1
|
75
|
75
|
90
|
100
|
110
|
120
|
130
|
140
|
160
|
190
|
220
|
275
|
H
|
根据所配执行机构而定
|
D
|
95
|
105
|
115
|
140
|
150
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
D2
|
46
|
56
|
65
|
76
|
84
|
99
|
118
|
132
|
156
|
184
|
211
|
266
|
b
|
14
|
16
|
16
|
18
|
18
|
20
|
20
|
20
|
22
|
22
|
24
|
24
|
A、A1
|
根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同
|
