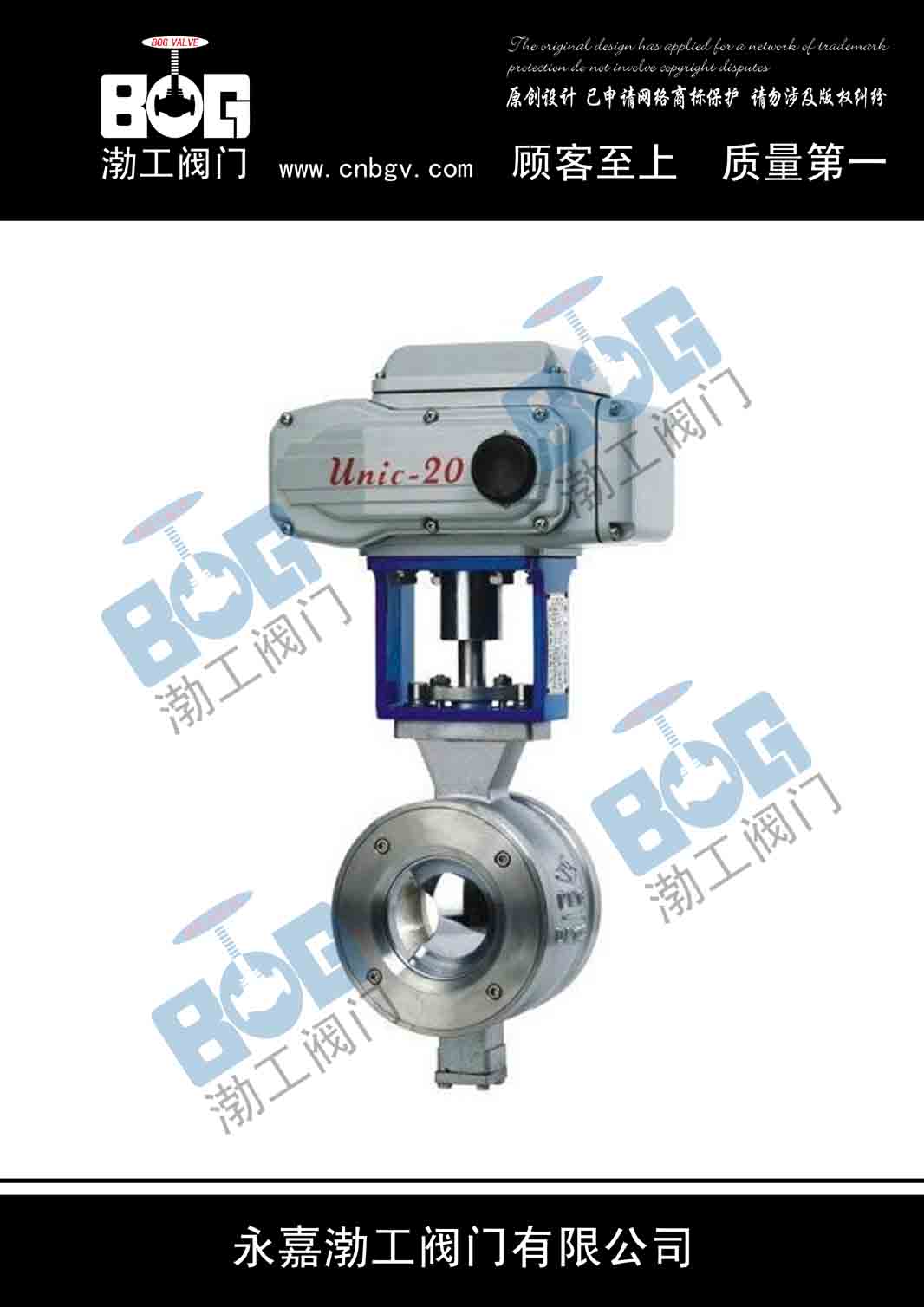

电动V型调节球阀产品特点:
1、角行程电子式电动执行机构是V型阀的驱动装置,它以电源电压作动力,接受统一标准信号(4-20mA、0-10mA或1-5VDC),将此转变成与输入信号相对应的位移,改变阀芯的旋转角度(0-90°任意角度),因此一定的输入信号对应一定的转角,实现比例动作。二位开关式接受AC220V或AC380V作动力,通过电机正反转实现开关动作,并同时输出阀位指示信号。
2、电动V型球阀以AC220V、AC380V或DC24V电源电压作动力,接受来自DCS、PLC系统或调节仪表、操作器等输入的(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,采有机电一体化结构,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单、控制精确、体积小、重量轻、流阻小、流量系数大,结构简单、密封性能好。
3、V型阀采用双轴承结构,机械稳定性高,启动扭矩小,保证了阀门具有极好的灵敏度和感应速度。
4、最大流动容积:由于它的流线型外形以及满直角回转控制缘故,使容积的最大值特别高,流通能力特别大,流通阻力小,因此可以使用较小的更加经济实用的阀门尺寸。
5、具有出色的调节特性:V型阀具有一个近似等百分比的固有流量特性及高达300:1的可调比。因此V型阀可以在广幅的变化范围内提供精确的控制。
6、最大可靠(安全)性:阀体为一个整体结构,坚固耐用,操作不受管道压力影响,并可避免阀体渗漏。
7、超强的剪切能力:V型阀采用金属硬密封结构时,V型阀芯及金属阀座在回转过程中V型缺口与阀座产生一个强大的剪切力,能切断纤维等杂质,并具有自洁功能,避免阀门卡死现象发生。
8、金属阀座的优越密封性:V型阀采用弹性可动金属阀座,具有自助补偿功能,并具有优越密封性能及超长的使用寿命。在流向上,泄漏量≤10--5×额定流量系数。
电动V型调节球阀产品性能:
公称通径D(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
额定流量系数Cv |
32 |
43 |
78 |
90 |
160 |
250 |
360 |
610 |
1120 |
1850 |
2950 |
3700 |
公称压力PN(MPa) |
1.6、2.5、4.0、6.4 |
流量特性 |
近似等百分比(参见典型曲线图)、直线性、快开特性 |
阀板转角(度) |
0°~90° |
允许泄漏量等级 |
软密封:零泄露 硬密封:≤10--5额定流量系数 |
执行器型号 |
HL、3810R、PSQ HQ或QB型 |
作用形式 |
开关型、智能调节型、(隔爆型) |
电源电压 |
AC220V 50Hz或AC380V 50Hz |
调节型 |
输入信号 |
0~10mA、4~10mA 、1-5VDC |
输入信号 |
0~10mA、4~10mA 、1-5VDC |
基本误差 |
≤±1.5% |
回差 |
≤1.5% |
死区 |
≤0.3% |
可调节比 |
250:1 |
300:1 |
开关型 |
电源电压 |
AC220V/AC380V/AC110V |
反馈信号 |
有源触点信号、无源触点信号(可选) |
电动V型调节球阀产品连接尺寸:
公称通径 |
尺寸(mm) |
对夹式 |
法兰式 |
D |
L |
L1 |
D |
D1 |
D2 |
L |
Z-D |
25 |
64 |
50 |
25 |
115 |
85 |
65 |
102 |
4-14 |
40 |
82 |
60 |
25 |
135 |
110 |
85 |
114 |
4-18 |
50 |
100 |
75 |
32 |
145 |
125 |
100 |
124 |
4-18 |
65 |
120 |
85 |
38 |
160 |
145 |
120 |
145 |
4-18 |
80 |
131 |
100 |
45 |
180 |
160 |
135 |
165 |
8-18 |
100 |
158 |
115 |
50 |
195 |
180 |
155 |
194 |
8-18 |
125 |
180 |
135 |
55 |
215 |
210 |
185 |
213 |
8-18 |
150 |
216 |
160 |
65 |
245 |
240 |
210 |
229 |
8-23 |
200 |
268 |
20O |
80 |
280 |
295 |
265 |
243 |
12-23 |
