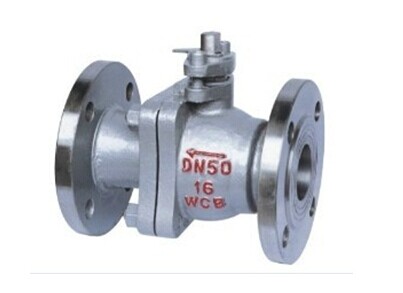

Q41H法兰硬密封球阀产品概述:
Q41H金属硬密封球阀系列产品的球体和阀座采用金属对金属密封,阀座采用板弹簧加载的密封结构,突破了软密封球阀使用温度较低和不适用带颗粒型介质的限制。硬密封球阀使用于高温高压的水、蒸汽、油品、粘稠性和颗粒型介质的装置和管路中。
Q41H法兰硬密封球阀产品特点:
1、阀座采用板弹簧加载的密封结构,能使用较高温度和带有颗粒性的介质;
2、采用下装式阀杆、设有倒密封结构,能确保填料处的可靠密封;
3、球可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全;
4、球体和密封面采用氮化、堆焊、喷涂等方式进行处理后,可适用不同的工艺要求;
5、球阀阀座处可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并可根据需要加长阀杆以适宜埋地铺设得场所;
6、可加装气动执行器和电动执行器,实现集中控制和远程控制。
Q41H法兰硬密封球阀产品参数:
型号 |
Q41H |
Q41Y |
Q41W |
工作压力(MPa) |
1.6~6.3 (Calss150-Calss400) |
口径(mm) |
DN15-DN200 1/2″-8″ |
适用介质 |
高温介质和颗粒型介质 |
材料 |
阀体 |
WCB 铬钼钢 低温钢 CF8 CF8M |
球体 |
WCB 铬钼钢 低温钢 CF8 CF8M |
阀杆 |
2Cr13 F304 F316 |
密封面 |
氮化 堆焊STL |
填料 |
柔性石墨 |
Q41H法兰硬密封球阀产品安装尺寸:
PN1.6MPa 主要连接尺寸及重量
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
280
|
320
|
360
|
400
|
H
|
59
|
63
|
75
|
85
|
95
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
W
|
130
|
130
|
160
|
180
|
230
|
230
|
400
|
400
|
650
|
1050
|
1050
|
1410
|
Wt(Kg)
|
2.5
|
3
|
5
|
6
|
7
|
10
|
15
|
19
|
33
|
58
|
93
|
160
|
PN2.5MPa 主要连接尺寸及重量
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
320
|
400
|
400
|
550
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
345
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1500
|
Wt(Kg)
|
2.5
|
3
|
5
|
6
|
7.5
|
10
|
15
|
20
|
33
|
60
|
93
|
175
|
PN4.0MPa 主要连接尺寸及重量
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
L
|
130
|
140
|
150
|
180
|
200
|
220
|
250
|
280
|
320
|
400
|
400
|
400
|
H
|
59
|
63
|
75
|
85
|
95
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1500
|
Wt(Kg)
|
3
|
4
|
5
|
7
|
9
|
12
|
18
|
28
|
46
|
75
|
106
|
190
|
