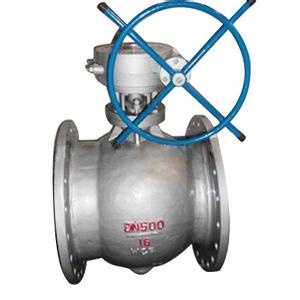

侧装式偏心半球阀特点：
一、密封副（阀芯，阀座）——双金属，实现金属球面环带硬密封，防火防爆；
二、密封严紧，阀芯和阀座的密封是球面线接触，靠三维偏心实现零泄漏；
三、密封副的阀芯留有补偿量，阀门使用较长时间发现密封副磨损时，只需松动手轮侧的限位螺栓，关闭时再转动少许，仍可实现可靠密封，延长使用寿命。
四、可将压紧套拧掉，调整或更换阀座，阀门仍可继续使用，避免了现行众多阀门密封失效后整台报废的弊端。
侧装式偏心半球阀产品按用途分为：通用阀、管线阀、料浆专用阀、燃气专用阀、石油化工专用阀、煤粉喷吹专用阀六大系列。传动方式有手动、气动、电动三种，八个压力等级（PN0.25～10.0Mpa）数百个规格(40～1000)的半球阀产品。在石油、化工、冶金、电力、燃气等行业是闸阀、截止阀、Y型阀、球阀的更新换代产品。目前已畅销在钢铁行业的煤粉喷吹，氧化铝行业的矿浆、母液和氧化铝粉输送，电力行业的水力（或干）除灰，石化行业，燃气行业等场合。
侧装式偏心半球阀介绍：
侧装式偏心半球阀结构设计类似三偏心硬密封蝶阀，具有操作轻便、开启过程无磨擦、零泄漏、寿命长等优点。 阀门供应网半球阀产品按用途分为：通用阀、管线阀、料浆专用阀、燃气专用阀、石油化工专用阀、煤粉喷吹专用阀六大系列。传动方式有手动、气动、电动三种，八个压力等级（PN0.25～10.0Mpa）数百个规格(40～1000)的半球阀产品。在石油、化工、冶金、电力、燃气等行业是闸阀、截止阀、Y型阀、球阀的更新换代产品。目前已畅销在钢铁行业的煤粉喷吹，氧化铝行业的矿浆、母液和氧化铝粉输送，电力行业的水力（或干）除灰，石化行业，燃气行业等场合。
侧装式偏心半球阀工作原理：
A、开启过程
1在关闭位置，球体受阀杆的[wiki]机械[/wiki]施压作用，紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
B、关闭过程
1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
3快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
4手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
侧装式偏心半球阀产品零部件材料：
|
名称 |
材质 |
|
阀体 |
QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti |
|
阀轴 |
2Cr13、1Cr13 |
|
阀瓣 |
合金渗氮钢、渗氮不锈钢、耐磨钢 |
|
阀座 |
合金渗氮钢、渗氮不锈钢、耐磨钢 |
|
轴承 |
铝青铜、FZ－1复合材料 |
|
填料 |
聚四氟乙烯、柔性石墨 |
侧装式偏心半球阀性能参数表：
|
公称压力（Mpa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
公称通径（mm） |
40－1600 |
40－1600 |
40－1200 |
40－600 |
40－600 |
|
密封试验压力（Mpa） |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
壳体试验压力（Mpa） |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
适用温度（℃） |
－29～300、－29～425、－29～540 |
|
适用介质 |
清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类 |
|
驱动方式 |
手动、电动、气动 |
|
连接形式 |
法兰连接、对夹连接 |
|
安装方式 |
立式安装、卧式安装 |
侧装式偏心半球阀外形安装尺寸表：
|
口径 |
L |
D |
D1 |
D2 |
N-φ |
b |
f |
|
DN50 |
178 |
160 |
125 |
100 |
4-18 |
16 |
3 |
|
DN65 |
190 |
180 |
145 |
120 |
4-18 |
18 |
3 |
|
DN80 |
203 |
195 |
160 |
135 |
8-18 |
20 |
3 |
|
DN100 |
229 |
215 |
180 |
155 |
8-18 |
20 |
3 |
|
DN125 |
254 |
245 |
210 |
185 |
8-18 |
22 |
3 |
|
DN150 |
267 |
280 |
240 |
210 |
8-23 |
24 |
3 |
|
DN200 |
292 |
335 |
295 |
265 |
12-23 |
26 |
3 |
|
DN250 |
330 |
405 |
335 |
320 |
12-25 |
30 |
3 |
|
DN300 |
356 |
460 |
410 |
375 |
12-25 |
30 |
4 |
|
DN350 |
381 |
520 |
470 |
435 |
16-25 |
34 |
4 |
|
DN400 |
406 |
580 |
525 |
485 |
16-30 |
36 |
4 |
|
ND500 |
457 |
705 |
650 |
608 |
20-34 |
44 |
4 |
|
DN600 |
508 |
840 |
770 |
718 |
20-41 |
48 |
4 |
