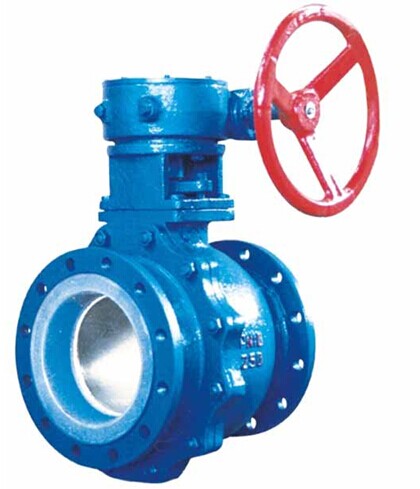

Q341F46-16C衬氟球阀工作原理:
衬氟球阀只需要用旋转90度的操作和很小的转动力矩就能达到接通或切断管道的介质。但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑,密封可靠,结构简单,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维护,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。球阀阀体可以是整体的,也可以是组合式的。
Q341F46-16C衬氟球阀产品优点:
1.流体阻力小,全通径的球阀基本没有流阻。
2.结构简单、体积小、重量轻。
3.紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种氟塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。
4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5.维护方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7.由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。
Q341F46-16C衬氟球阀产品内容:
用于-50℃-150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。Q41F46衬氟球阀球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现门开启和关闭.本厂球阀系列为Q41型,为对开二片结构形式.采用特殊的模压工艺,使密封面致密良好,加之V型PTFE填料组合使阀门达到零泄漏。球体与阀杆铸为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,根本保证使用中的安全性。采用全塑料衬里工艺,耐介质的强腐蚀。
产品设计特点:
球阀基本系列为Q41F46型,除具有一般球阀所具有的流体阻力小,启闭速度快,结构简单外,还有以下优点:1.采用氟塑料衬里层的球阀,具有极高的化学稳定性,可以适用于任何强腐蚀性化学介质; 2.采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护; 3.启闭件球体与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲击承压件内的可能性,从根本上保证了工程中的使用安全性; 4.结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏;
Q341F46-16C衬氟球阀主要安装尺寸:
公称通经
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
DN(mm)
|
NPS(inch)
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
20
|
3/4
|
140
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
25
|
1
|
150
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
32
|
5/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
40
|
3/2
|
180
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
50
|
2
|
200
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
65
|
5/2
|
220
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
80
|
3
|
250
|
195
|
160
|
135
|
3
|
22
|
|
100
|
4
|
280
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
125
|
5
|
320
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
150
|
6
|
360
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
250
|
10
|
533
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
PN1.6MPa
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
20
|
3/4
|
130
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
25
|
1
|
140
|
|
85
|
65
|
2
|
16
|
4-φ14
|
32
|
5/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
40
|
3/2
|
165
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
50
|
2
|
203
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
65
|
5/2
|
222
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
80
|
3
|
241
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
100
|
4
|
305
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
125
|
5
|
356
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
150
|
6
|
394
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
30
|
|
注意安装事项:
(1)取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。
(2)安装前应按规定的信号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。
(3)准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
(4)在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。
(5)本类阀应安装在管道的水平方向或垂直方向。
(6)安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。
(7)与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。
