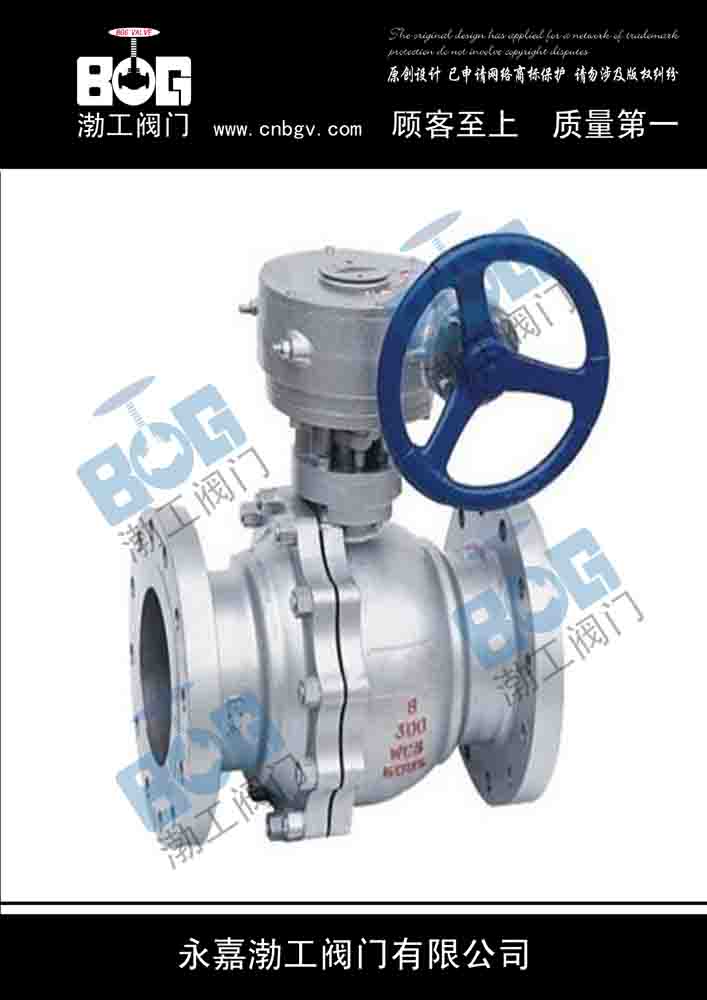

蜗轮浮动球阀产品优点:
1、流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且Q341蜗轮浮动球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
7、 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。
蜗轮浮动球阀产品主要零件材料:
序号
NO
|
零件名称
|
材质
|
GB
|
ASTM
|
1
|
阀体
|
WCB
|
A2116-WCB
|
2
|
密封圈
|
PTFE
|
PTFE
|
3
|
球体
|
1C18Ni9Ti
|
SS304
|
4
|
螺母
|
35
|
A194-2H
|
5
|
螺柱
|
35CrMoA
|
A193-B7
|
6
|
石体
|
WCB
|
A216-WCB
|
7
|
垫片
|
柔性石墨+不锈钢
|
B12.10-304F/.G
|
8
|
填料
|
PTFE
|
PTFE
|
9
|
填料压盖
|
WCB
|
A2116-WCB
|
10
|
定位片
|
25
|
A105
|
11
|
挡圈
|
65Mn
|
AISI 1066
|
12
|
手柄
|
K33
|
A47-667
Gr.32510
|
13
|
阀杆
|
1Cr33
|
A276-410
|
14
|
螺钉
|
35
|
A193-B7
|
15
|
止推垫片
|
PTFE
|
PTFE
|
蜗轮浮动球阀产品技术规范:
设计依据 |
国标系列 |
美标系列 |
设计标准 |
GB/T12237 |
AP16D |
ANSI B16.34 |
法兰连接结构长度 |
GB/T12221 |
AP16D |
ANSI B16.10 |
结构长度(焊接) |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
连接法兰 |
GB/T9113
JB/T79
Hg20592 |
ANSI B16.5、B16.47 |
对焊端 |
GB/T12224 |
ANSI B16.25 |
试验和检验 |
GB/T9092 |
AP16D |
AP1598 |
蜗轮浮动球阀产品主要连接尺寸:
公称通径 |
15 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
d1 |
13 |
19 |
25 |
38 |
64 |
64 |
76 |
102 |
127 |
152 |
203 |
L |
108 |
117 |
127 |
165 |
191 |
191 |
203 |
229 |
356 |
394 |
457 |
H |
59 |
63 |
75 |
95 |
142 |
142 |
152 |
178 |
252 |
272 |
342 |
W |
130 |
130 |
160 |
230 |
400 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
Wt(kg) |
2.5 |
3 |
5 |
7 |
15 |
19 |
19 |
33 |
58 |
93 |
160 |
